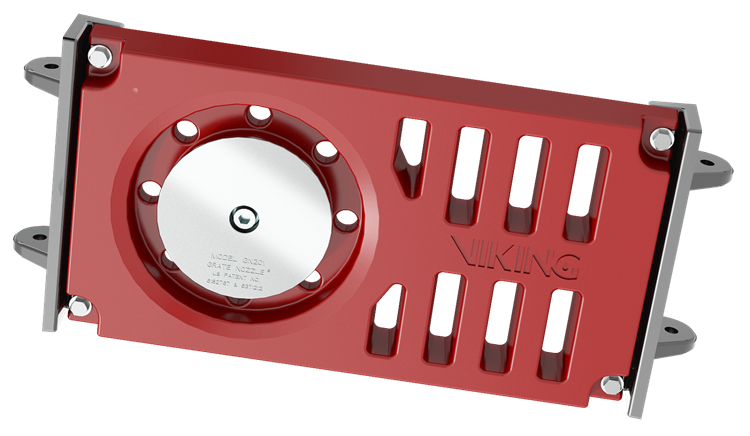

Systemy gaśnicze pianowe Model GN202

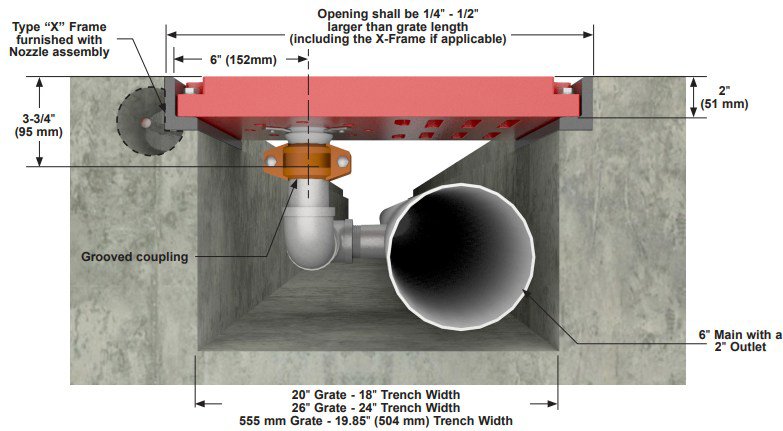

Rys. 7.1.1. przekrój instalacji w kanale

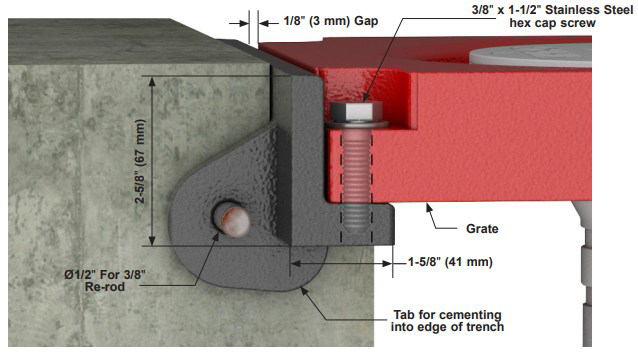

Rys. 7.1.2. Wymiary montażowe ramy typu "X-Frame"

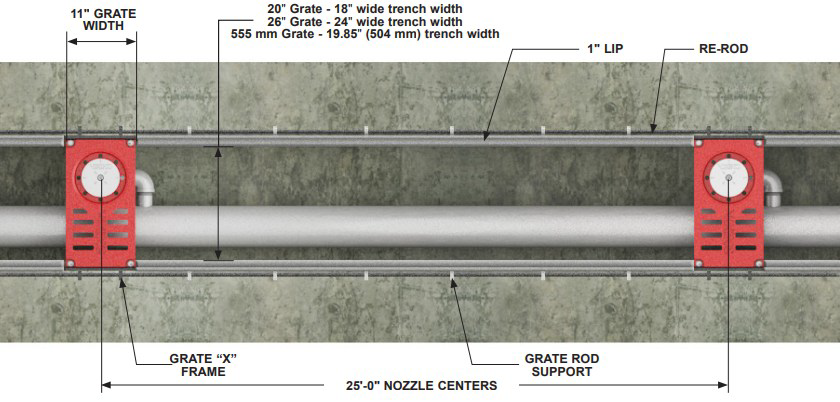

Rys. 7.1.3. Typowy układ dysz w kanałach

Montaż dyszy posadzkowej (do stosowania w kanałach drenażowych)

Uwaga! Minimalna wytrzymałość betonu powinna wynosić 4500 PSI przy obciążeniu ściskającym, tak aby wytrzymać maksymalne projektowe obciążenie zespołu dyszy posadzkowej. Aby zapobiec nadmiernemu wyrzutowi roztworu piany, należy zadbać o osiągnięcie zakresu ciśnienia określonego w tabeli 3.2.1. na wlocie do dyszy posadzkowej. W związku z tym w większych systemach zaleca się stosowanie zaworu regulującego ciśnienie i przepływ.

• Dopływ roztworu wodno-pianowego do dysz posadzkowych musi być ciągły, czysty i bez przeszkód. Zaleca się usunięcie wszystkich deflektorów dysz i przepłukanie instalacji przed uruchomieniem systemu.
• Należy upewnić się, że deflektor jest prawidłowo skierowany w dyszach typu 180° i 90°.
• Montaż zespołu dyszy posadzkowej wraz ze standardowymi kratkami odpływowymi wymaga zapewnienia odpowiednich wymiarów kanału drenażowego (patrz rys. 7.1.1.). Wielkość kanału powinna zostać określona przez architekta lub inżyniera projektu na wczesnym etapie i przed instalacją.
• Dysza posadzkowa jest wyposażona w 2” wlot rowkowy, co ułatwia montaż i demontaż.
• Rurociąg doprowadzający musi znajdować się w kanale drenażowym. Rura zasilająca 2” powinna być poprowadzona poziomo od przewodu głównego w kanale, a następnie pionowo do dyszy. Zasilanie 2” musi kończyć się połączeniem rowkowym, umożliwiającym montaż do dyszy posadzkowej (patrz rys. 7.1.1.).
• Rurociąg doprowadzający musi być samonośny.
• Zainstalować filtry typu Y z zaworami odcinającymi przed pionem doprowadzającym. Filtry powinny być ze stali nierdzewnej, z siatką o perforacji nie większej niż 1/8”.
• Dysze posadzkowe należy montować w taki sposób, aby elementy budynku, np. kolumny czy podniesiona podłoga, nie przeszkadzały w wyrzucie piany z dyszy.
• Rama „X-Frame” dostarczona z zespołem dyszy posadzkowej powinna zostać osadzona w betonie z użyciem prętów zbrojeniowych, jak pokazano na rys. 7.1.2.
• Pozycjonowanie dyszy musi być na równi z podłogą, wyrównane do przykręcenia kratki do ramy i umieszczone tak, aby umożliwić integrację z resztą systemu drenażu kratowego (patrz rys. 7.1.2. oraz rys. 7.1.3.).

Montaż - montaż dyszy posadzkowej (do stosowania na obwodzie lądowiska)

Uwaga! Aby zapobiec nadmiernemu wyrzutowi roztworu wodno-pianowego, należy zadbać o osiągnięcie ciśnienia roboczego w zakresie określonym w tabeli 3.2.1. na wlocie do dyszy posadzkowej. W związku z tym w większych systemach zaleca się stosowanie zaworu regulującego ciśnienie i przepływ.

1. Dopływ wody lub roztworu wodno-pianowego do dyszy posadzkowej musi być ciągły, czysty i bez przeszkód.
2. Zaleca się usunięcie wszystkich deflektorów dysz i przepłukanie instalacji przed uruchomieniem systemu.
3. Upewnić się, że deflektor jest prawidłowo skierowany w dyszach typu 180° i 90°.
4. Podczas zdejmowania i ponownego montażu deflektora dyszy, śruba mocująca deflektor musi być dokręcona momentem co najmniej 45 ft-lbs.
5. Rurociąg doprowadzający musi być samonośny.
6. Zainstalować filtry typu Y z zaworami odcinającymi przed pionem doprowadzającym. Filtry powinny być ze stali nierdzewnej z siatką o perforacji nie większej niż 1/8”.
7. Dysza posadzkowa musi być zamontowana na równi z podłogą, prawidłowo wyrównana, aby umożliwić montaż osprzętu oraz integrację z systemem odwodnienia lądowiska. Dysze posadzkowe nie muszą być montowane w kanale drenażowym.

Obsługa

Dysze posadzkowe są urządzeniami typu zalewowego (deluge), montowanymi na poziomie podłogi w hangarze lotniczym.

Zapewniają pokrycie podłogi poprzez wyrzut roztworu wodno-pianowego w stałym wzorze 360°, 180° lub 90°.

• Promień wyrzutu wynosi 25 stóp (7,6 m) dla wszystkich modeli.
• Urządzenia zasilane są z systemu zalewowego (deluge) z regulacją ciśnienia lub z systemu kontroli przepływu.
• Szczegóły techniczne dostępne są w odpowiednich kartach technicznych.

Gwarancja

Szczegóły na temat gwarancji można uzyskać kontaktując się z biurem obsługi DK Systems.

Przeglądy, testy i konserwacja

Ostrzeżenie! Wszelkie czynności konserwacyjne lub testy systemu, które wymagają wyłączenia zaworu sterującego lub systemu detekcji, mogą ograniczyć zdolności ochrony przeciwpożarowej tego systemu. Przed przystąpieniem do prac należy powiadomić wszystkie właściwe organy nadzoru. Należy również rozważyć wdrożenie patroli pożarowych w obszarze objętym pracami.

Należy stosować się do odpowiednich wymagań wynikających z obowiązujących norm dotyczących przeglądów, testów i konserwacji. W razie potrzeby należy również odnieść się do FM Global Property Loss Prevention Datasheet 4-12 w celu uzyskania szczegółowych kryteriów testów i uruchomienia systemu.

Ponadto, właściwy organ nadzoru (Authority Having Jurisdiction – AHJ) może nakładać dodatkowe wymagania dotyczące konserwacji, testów i inspekcji, których należy przestrzegać.

Dysze posadzkowe są urządzeniami otwartego wyrzutu i wymagają przeglądów co najmniej raz w roku, zgodnie z NFPA 25. Ponieważ urządzenia są częścią systemu zalewowego (deluge), testy systemu i konserwacja powinny być prowadzone zgodnie z NFPA 25 oraz zaleceniami producenta.

Jeżeli urządzenia są zainstalowane w obszarach narażonych na zamarzanie, może być konieczne częstsze przeprowadzanie inspekcji, aby upewnić się, że przed wylotami dysz nie powstały cząstki lodu.

Utylizacja

Po zakończeniu użytkowania produkt opisany w niniejszym dokumencie powinien być przekazany do utylizacji zgodnie z krajowym systemem recyklingu.
