Systemy gaśnicze wodne Model SCF

Model SCF

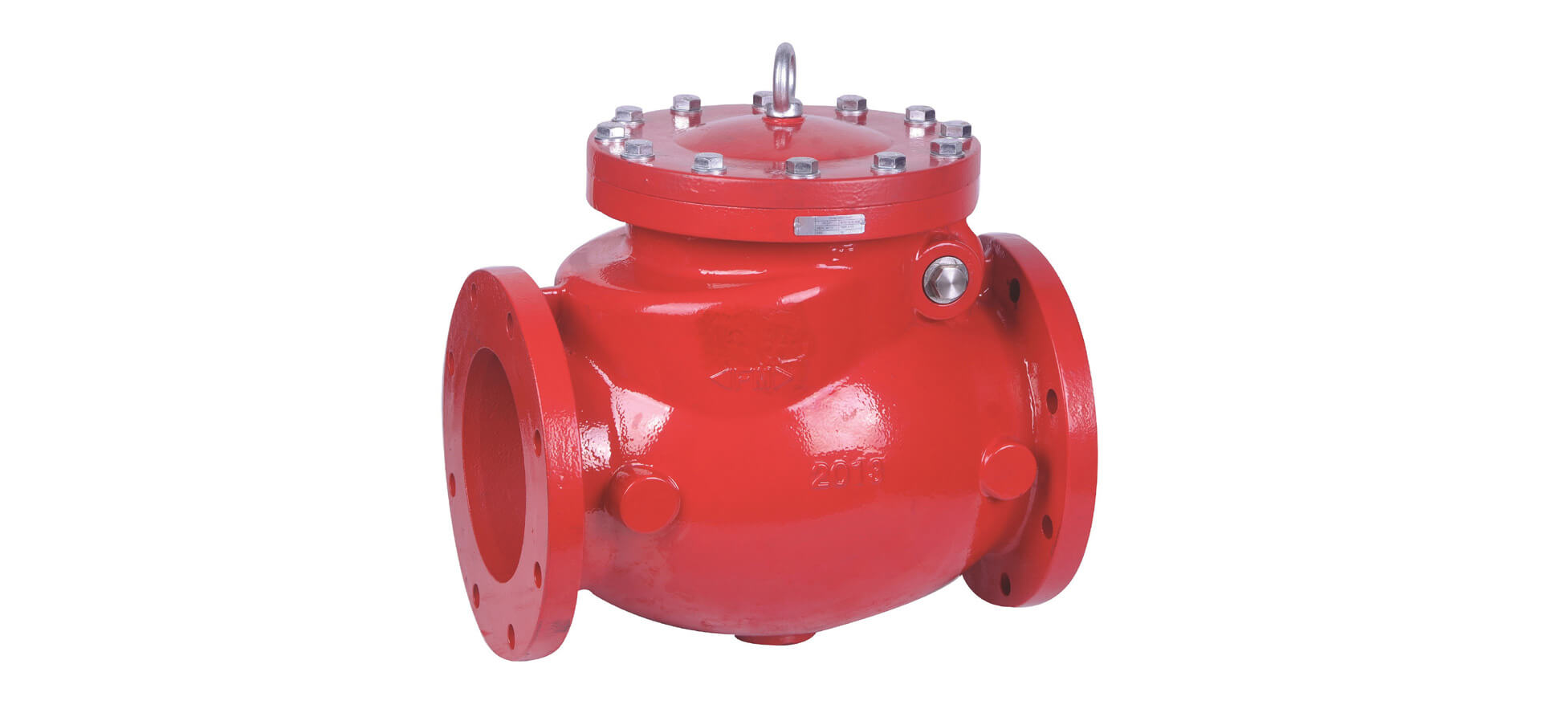

Zawór zwrotny model SCF przeznaczony jest do stosowania w instalacjach przeciwpożarowych wodnych i wodno-pianowych, w których konieczne jest zapewnienie przepływu wyłącznie w jednym kierunku oraz ochrona systemu przed cofnięciem wody. Zawór ten działa na zasadzie klapowej – jego element zamykający obraca się wokół osi i automatycznie zamyka się pod wpływem odwrotnego kierunku przepływu, zapobiegając cofaniu się cieczy w instalacji.

Zawór SCF montowany jest przy użyciu połączeń kołnierzowych, co umożliwia jego łatwe włączenie w istniejące systemy rurociągowe. Produkt dostępny jest w szerokim zakresie średnic, a jego maksymalne ciśnienie robocze wynosi 21 bar (300 psi), dzięki czemu spełnia wymagania typowe dla instalacji tryskaczowych i hydrantowych.

Korpus zaworu wykonany jest z wytrzymałego żeliwa sferoidalnego, a powierzchnie wewnętrzne i zewnętrzne zabezpieczone są powłoką epoksydową, zapewniającą wysoką odporność na korozję oraz agresywne warunki środowiskowe. Element zamykający wykonany jest z materiałów odpornych na zużycie, a uszczelnienie zapewnia dokładne i szczelne domknięcie klapy nawet przy niskim przepływie.

Zawór SCF charakteryzuje się konstrukcją umożliwiającą łatwą inspekcję i serwis – dostęp do wnętrza zaworu uzyskuje się poprzez zdejmowaną pokrywę górną, bez konieczności demontażu całego zaworu z instalacji. Dzięki swojej niezawodności, prostocie działania oraz solidnej budowie, zawór ten jest skutecznym i trwałym zabezpieczeniem przed przepływem zwrotnym w systemach przeciwpożarowych.

Montaż

Po otrzymaniu zaworów od firmy Viking należy obchodzić się z nimi ostrożnie, aby uniknąć pęknięcia i uszkodzenia obszaru gniazda.

Przed montażem zaworu należy:

  1. Sprawdzić, czy ciśnienie znamionowe zaworu jest zgodne z warunkami eksploatacji.
  2. Oczyścić przewody rurowe i kołnierze łączące.
  3. Bezpośrednio przed montażem należy wzrokowo sprawdzić gniazdo i porty zaworu pod kątem czystości.
  4. Uruchomić zawór co najmniej raz w pozycji otwartej do zamkniętej przed instalacją.
  5. Sprawdź, czy kierunek przepływu zaworu jest prawidłowy.
  6. Zawory zwrotne zamontowane pionowo mogą przepływać tylko od dołu do góry zaworu.
  7. Zawory zwrotne zamontowane poziomo należy montować w taki sposób, aby klapa mogła opaść z powrotem do pozycji zamkniętej.
  8. Ustawić zawór centralnie pomiędzy współpracującymi kołnierzami.
  9. Włożyć śruby przez ucha i dokręć ostrożnie, zapewniając równomierny kontakt między powierzchnią kołnierza, a elastromerem. Wciskanie zaworów w ciasne miejsce spowoduje uszkodzenie elastomeru i należy tego unikać.
  10. Aby zapobiec odkształceniom, należy odpowiednio podeprzeć orurowanie przylegające do wlotu i wylotu zaworu. Unikaj uszkodzeń i nie używaj zaworu do wciskania orurowania na miejsce.

Przeglądy i konserwacje

Raz w roku należy sprawdzać i weryfikować prawidłowość działania lub zgodnie z wymogami właściwych władz. Sprawdź, czy nie ma wycieków na połączeniu rurowym zaworu i połączeniu nadwozia z operatorem. Instalacja, przegląd i konserwacja powinny być wykonywane przez wykwalifikowaną osobę certyfikowaną przez właściwe władze. Jeśli zawór zamyka się z trudem, sprawdź, czy w kanale wodnym wokół gniazda nie znajdują się żadne zanieczyszczenia.

  • Zawory należy sprawdzać okresowo i cyklicznie, aby zapobiec gromadzeniu się obcych materiałów w instalacji rurowej i korpusie zaworu.
  • Uszkodzenie uszczelki klapy lub pokrywy należy wymienić.
Parametr Wartość
Rozmiar od DN50 do DN300
Ciśnienie robocze

UL/FM 21 bar

VdS/LPCB 25 bar
Temperatura robocza Od 0°C do 80°C
Materiał Żeliwo sferoidalne





  • Aprobata FM Global
  • Wykaz UL (UL Listing)
  • Aprobata LPCB
  • Krajowa Ocena Techniczna CNBOP-PIB: CNBOP-PIB-KOT-2021/0277-1005 wydanie 1
  • Krajowy Certyfikat Stałości Właściwości Użytkowych: 063-UWB-0406
  • Krajowa Deklaracja Stałości Właściwości Użytkowych: 2022/0303a
  • Deklaracja zgodności: VK/2504/2019/PL

Karta katalogowa
