Systemy gaśnicze wodne Zawory typu PIF
Zawory typu PIF

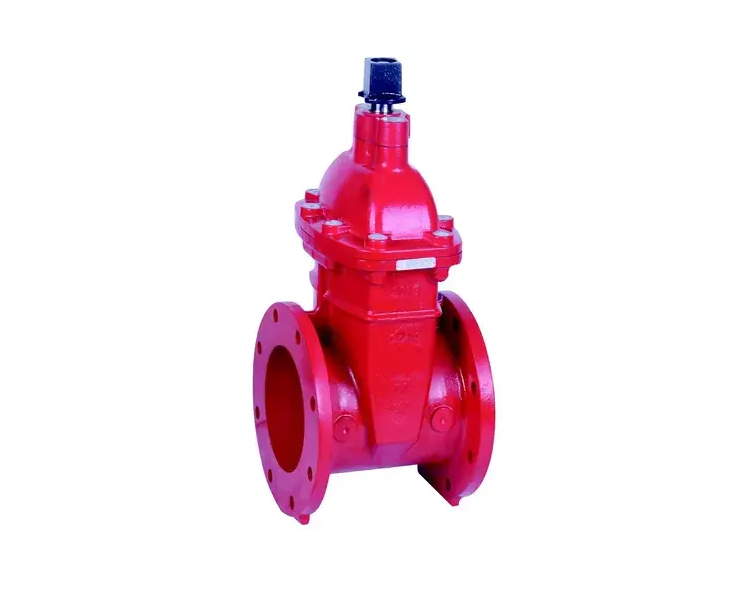

Zawór kontrolny typu PIF przeznaczony jest do stosowania w instalacjach przeciwpożarowych wodnych i wodno-pianowych, w których wymagane jest niezawodne odcięcie przepływu oraz możliwość wizualnej kontroli położenia zaworu z poziomu terenu. Zawór typu PIF stanowi istotny element instalacji hydrantowych, szczególnie w układach zewnętrznych, gdzie dostęp do klasycznego zaworu jest utrudniony.
Zawór PIF montowany jest za pomocą połączeń kołnierzowych, co umożliwia jego łatwe włączenie w rurociąg instalacji przeciwpożarowej.
Korpus zaworu wykonany jest z wysokiej jakości żeliwa sferoidalnego, a jego wnętrze zabezpieczone jest trwałą powłoką epoksydową, nanoszoną zarówno wewnętrznie, jak i zewnętrznie, co zapewnia odporność na korozję oraz długą żywotność urządzenia. Elastyczny klin z uszczelnieniem gwarantuje szczelne zamknięcie zaworu nawet przy wysokim ciśnieniu.
Zawór typu PIF umożliwia montaż zewnętrznego wskaźnika położenia, który pozwala na łatwe określenie, czy zawór jest otwarty, czy zamknięty – bez konieczności otwierania komory zaworu. Taka konstrukcja zwiększa poziom bezpieczeństwa systemu przeciwpożarowego i ułatwia prowadzenie kontroli okresowych. Zawór może być obsługiwany przy użyciu klucza typu T-Key, umożliwiającego otwieranie i zamykanie bezpośrednio z poziomu terenu.
Zawory typu PIF stosowane są powszechnie w instalacjach zewnętrznych sieci hydrantowej oraz jako zawory główne odcinające w systemach tryskaczowych i rozbudowanych magistralach przeciwpożarowych.
Montaż
- Rurociągi i zasuwy powinny być dokładnie oczyszczone i wolne od zanieczyszczeń.
- Bezpośrednio przed przystąpieniem do montażu należy dokonać przeglądu wzrokowego gniazda zasuwy oraz otworów.
- Każda zasuwa powinna być osobno zabezpieczona przed przemieszczeniami oraz obciążeniami pochodzącymi od przyłączonego rurociągu.
- Należy upewnić się, że ciśnienie znamionowe zasuwy jest zgodne z warunkami pracy systemu.
- Należy dokonać przynajmniej jeden obrót zasuwy z pozycji otwartej do zamkniętej.
- Zasuwy klinowe nie są odpowiednie do zastosowań dławiących.
- Zasuwy powinny być montowane w pozycji pionowej na rurociągach poziomych i w pozycji poziomej na rurociągach pionowych.
- Więcej instrukcji montażowych znaleźć można w karcie katalogowej wskaźnika pozycji.
Zasada działania
Zasuwy klinowe są obsługiwanymi ręcznie wieloobrotowymi zaworami, otwieranymi za pomocą kółka ręcznego do innego elementu operacyjnego, zazwyczaj przeciwnie do kierunku obrotu wskazówek zegara, a zamykane w kierunku odwrotnym.
Przeglądy i konserwacja
Zasuwy powinny być poddawane okresowym przeglądom, podczas których należy dokonać kilku obrotów w celu zapobiegania odkładaniu się zanieczyszczeń w systemie rurowym i korpusie zaworu.
| Parametr | Wartość |
|---|---|
| Rozmiar | Od DN50 do DN600 |
| Waga | Od 12,9 do 706,0 kg |
| Maks. ciśnienie robocze | 21 bar |
| Materiał |
|
| Typ gniazda | Klin sprężysty |
| Wykończenie | Wewnątrzi na zewnątrz pokryta epoksydową farbą proszkową |
| Połączenia | Średnica i grubość kołnierza zgodne z ANSI B16.1 kl. 125, EN 1092-2 PN10 lub EN 1092-2 PN16 |
| Specyfikacja | Konstrukcja i wymiary zgodne z AWWA C515 |
| Sterowanie | Do użytku ze wskaźnikami pozycji IPV (≥ 4") lub IPW |
Uwaga! Kołnierz pod wskaźnik nie jest dołączany do zasuw o średnicy 2", 2-1/2" i 3", a rozmiar 2" posiada jedynie aprobatę FM; rozmiar 5" jest ujęty wyłącznie w wykazie UL.
- Aprobata FM Global
- Wykaz UL (UL Listing)
- Krajowa Ocena Techniczna CNBOP-PIB: CNBOP-PIB-KOT-2021/0284-1005 wydanie 1
- Krajowy Certyfikat Stałości Właściwości Użytkowych: 063-UWB-0402
- Krajowa Deklaracja Stałości Właściwości Użytkowych: 2022-0303g
- Deklaracja zgodności: VK/2504/2019/PL
