Systemy gaśnicze wodne Zawory typu PIG
Zawory typu PIG

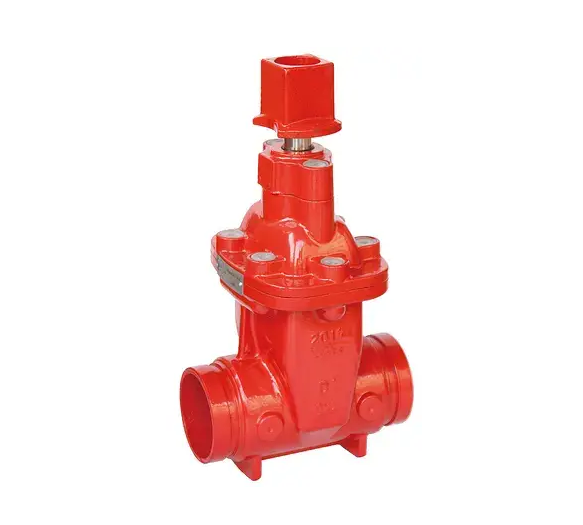

Zawór kontrolny typu PIG przeznaczony jest do stosowania w instalacjach przeciwpożarowych wodnych i wodno-pianowych, w których wymagane jest niezawodne odcięcie przepływu oraz możliwość wizualnej kontroli położenia zaworu z poziomu terenu. Zawór ten znajduje zastosowanie przede wszystkim w zewnętrznych instalacjach hydrantowych, gdzie bezpośredni dostęp do zaworu jest ograniczony.
Montowany jest przy użyciu połączeń rowkowanych, co umożliwia szybkie i pewne połączenie z instalacją rurową. Aby zapewnić szczelność i trwałość połączenia, końce rur powinny być odpowiednio przygotowane – poprzez wykonanie rowków o właściwych parametrach. Rowki te mogą być wykonywane metodą walcowania lub obróbki skrawaniem.
Korpus zaworu wykonany jest z wytrzymałego żeliwa sferoidalnego, a jego wnętrze zabezpieczone jest powłoką epoksydową, nanoszoną zarówno wewnętrznie, jak i zewnętrznie. Elastyczny klin z uszczelnieniem gwarantuje pełne i szczelne domknięcie zaworu nawet przy wysokim ciśnieniu.
Zawór PIG umożliwia montaż wskaźnika położenia, który pozwala na natychmiastowe określenie, czy zawór znajduje się w pozycji otwartej czy zamkniętej. Obsługa zaworu odbywa się przy użyciu klucza typu T-Key, co umożliwia jego otwieranie i zamykanie bez konieczności zaglądania do wnętrza obudowy.
Takie zawory stosowane są w instalacjach hydrantowych i magistralach zewnętrznych, jako zawory główne odcinające, zapewniając niezawodność działania, prostotę obsługi oraz możliwość bieżącej kontroli stanu zaworu w systemach przeciwpożarowych.
Montaż
- Rurociągi i zasuwy powinny być dokładnie oczyszczone i wolne od zanieczyszczeń.
- Bezpośrednio przed przystąpieniem do montażu należy dokonać przeglądu wzrokowego gniazda zasuwy oraz otworów.
- Każda zasuwa powinna by osobno zabezpieczona przed przemieszczeniami oraz obciążeniami pochodzącymi od przyłączonego rurociągu.
- Należy upewnić się, że ciśnienie znamionowe zasuwy jest zgodne z warunkami pracy systemu.
- Należy wykonać przynajmniej jeden obrót zasuwy z pozycji otwartej do zamkniętej.
- Zasuwy klinowe nie sa odpowiednie do zastosowań dławiących.
- Zasuwy powinny być montowane w pozycji pionowej na rurociągach poziomych i w pozycji poziomej na rurociągach pionowych.
- Więcej instrukcji montażowych znaleźć można w karcie katalogowej wskaźnika pozycji.
Zasada działania
Zasuwy klinowe są obsługiwanymi ręcznie wieloobrotowymi zaworami, otwieranymi za pomocą kółka ręcznego lub innego elementu operacyjnego, zazwyczaj przeciwnie do kierunku obrotu wskazówek zegara, a zamykane w kierunku odwrotnym.
Przeglądy i konserwacja
Zasuwy powinny być poddawane okresowym przeglądom, podczas których należy dokona kilku obrotów w celu zapobiegania odkładaniu się zanieczyszczeń w systemie rurowym i korpusie zaworu.
| Parametr | Wartość |
|---|---|
| Rozmiar | Od DN50 do DN300 |
| Waga | Od 9,9 do 156,1 kg |
| Maks. ciśnienie robocze | 21 bar |
| Materiał |
|
| Typ gniazda | Klin sprężysty |
| Wykończenie | Wewnątrz i na zewnatrz pokryta epoksydową farbą proszkową |
| Połączenia | Rowkowane zgodne z normą metryczną lub AWWA C606 |
| Specyfikacja | Konstrukcja i wymiary zgodne z AWWA C515 |
| Sterowanie | Do użytku ze wskaźnikami pozycji IPV lub IPW |
Uwaga! Kołnierz pod wskaźnik nie jest dołączany do zasuw o średnicy 2", 2-1/2" i 3", a rozmiar 2" posiada jedynie aprobatę FM; rozmiar 5" jest ujęty wyłącznie w wykazie UL.
- Aprobata FM Global
- Wykaz UL (UL Listing)
- Krajowa Ocena Techniczna CNBOP-PIB: CNBOP-PIB-KOT-2021/0284-1005 wydanie 1
- Krajowy Certyfikat Stałości Właściwości Użytkowych: 063-UWB-0402
- Krajowa Deklaracja Stałości Właściwości Użytkowych: 2022-0303g
- Deklaracja zgodności: VK/2504/2019/PL
