Systemy detekcji pożaru DCP-1 40UD
DCP-1 40UD

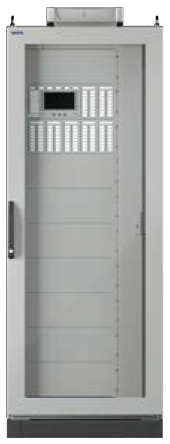

Centrala sterująca wykrywania i gaszenia pożaru Clunid DCP-1 w wolnostojącej szafce o nowoczesnym wzornictwie przemysłowym. Optymalne wyposażenie centrali dzięki modułowej konstrukcji. Intuicyjna obsługa użytkownika realizowana za pomocą pełnokolorowego, 7-calowego wyświetlacza dotykowego oraz 17 swobodnie konfigurowalnych zbiorczych wskaźników LED. Konfiguracja centrali odbywa się przy użyciu oprogramowania konfiguracyjnego „LogicManager” z intuicyjnym i przyjaznym dla użytkownika interfejsem. Uruchamianie, konserwacja oraz prace serwisowe są realizowane za pomocą narzędzia ServiceAssistant. W obu zastosowaniach komunikacja pomiędzy centralą, a komputerem PC, tabletem lub smartfonem jest realizowana za pośrednictwem urządzenia Clunid ServiceBox.
Cechy produktu
- Wysoka dostępność kompletnego systemu dzięki redundantnym układom CPU na płycie centralnej, w modułach funkcyjnych oraz panelach sterowania strefami
- Możliwość wymiany modułów funkcyjnych podczas pracy systemu dzięki technologii hot-plug
- Maks. 27 paneli sterowania strefami do wyświetlania i obsługi obszarów gaszenia lub jako indywidualny wyświetlacz grupy czujek
- Indywidualna instalacja do 72 modułów funkcyjnych za pomocą głowicy magistrali modułowej lub przedłużenia magistrali modułowej na szynie montażowej modułów funkcyjnych
- Możliwa jest instalacja przetwornicy DC/DC w celu stabilizacji napięcia wyjściowego sterowania i napięcia wyjściowego
- Proste oznakowanie panelu sterowania strefami za pomocą wkładanych kart opisowych
Zastosowanie
Jednostka bazowa z najnowszą technologią panelu sterowania do stosowania jako połączony panel sterowania wykrywania i gaszenia pożaru w jedno- i wielostrefowych systemach gaśniczych w średnich i dużych projektach.
Zakres dostawy
- Jednostka bazowa - centrala sterująca Clunid DCP-1 40UD
- 1 x moduł głowicy magistrali (Bus Head)
- Zasilacz AkkuTec 2412 VdS
Dane zamówieniowe
Numer zamówieniowy: 930169
Uwaga
Liczba modułów Fire brigade periphery lub Fire brigade periphery ADP jest ograniczona do jednego na panel sterowania. Maksymalnie 2 moduły panelu sterowania strefowego na przedniej płycie panelu sterowania i do 25 dodatkowych modułów panelu sterowania strefowego poprzez przednią płytę panelu sterowania strefowego. Możliwe jest podłączenie równo-ległe maksymalnie 2 zasilaczy AkkuTec 2412 VdS, AkkuTec 2405 OF-864 lub AkkuTec 2409 OF-864.
| Parametr | Wartość |
|---|---|
| Napięcie zasilania sieciowego | Zasilacz AkkuTec 2412 VdS: 195,5 - 264,5 V AC |
| Częstotliwość sieci | 47 Hz - 63 Hz |
| Nominalne napięcie robocze | 24 V DC |
| Zakres napięcia roboczego | 19 V - 29 V DC |
| Prąd spoczynkowy (bez modułów funkcyjnych i panelu sterowania strefami) | Maks. 310 mA |
| Akumulator (2 x 12 V) | 45/65/85/100 Ah |
| Liczba modułów funkcyjnych | Maks. 72 |
| Temperatura otoczenia pracy | -5°C do +50°C (+23°F do +122°F) |
| Temperatura składowania (bez akumulatorów) | -30°C do +80°C (-22°F do +176°F) |
| Wilgotność względna | MAks. 95% bez kondensacji |
| Stopień ochrony IP | IP54 |
| Obudowa | Blacha stalowa RAL 7035, jasnoszary |
| Szyna montażowa modułów funkcyjnych | Maks. 6 szt. 105×510 mm (szer.×dł.), 4,13×20,08 cala (szer.×dł.) Maks. 12 modułów funkcyjnych / szynę |
| Szyna montażowa | Maks. 1 szt. 35×515 mm (szer.×dł.), 1,38×20,28 cala (szer.×dł.) 360 mm użytecznej przestrzeni obok bloku rozdziału napięcia |
| Wymiary | 800×2210×600 mm (szer.×wys.×gł.), 31,50×87,01×23,62 cala (szer.×wys.×gł.) |
| Masa | Ok. 200 kg (440,9 lbs) - bez modułów |
| Normy | EN 54-2, EN 54-4, EN 12094-1 |
| Montać | Wolnostojąca szafka |
