Systemy gaśnicze wodne Filtr rowkowany model YSG

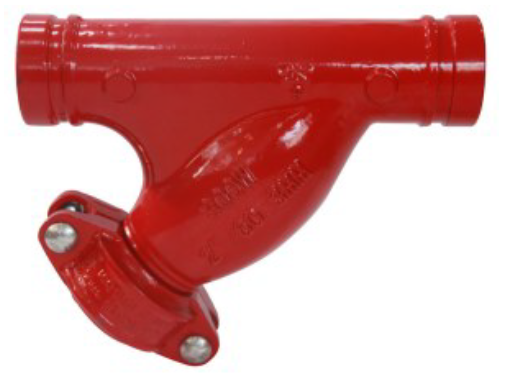

Filtr rowkowany model YSG













Dane techniczne

Parametr Wartość
Rozmiar nominalny Od DN50 (2") do DN300 (12")
Ciśnienie robocze 21 par (300 psi)
Wykończenie Wewnątrz i na zewnątrz pokryty epoksydową farba proszkową
Materiał
  • Korpus: żeliwo sferoidalne
Połączenia Wymiary złącza rowkowanego są zgodne z ANSI/AWWA C606 (rura z żeliwa sferoidalnego i rura stalowa) oraz specyfikacjami rur metrycznych

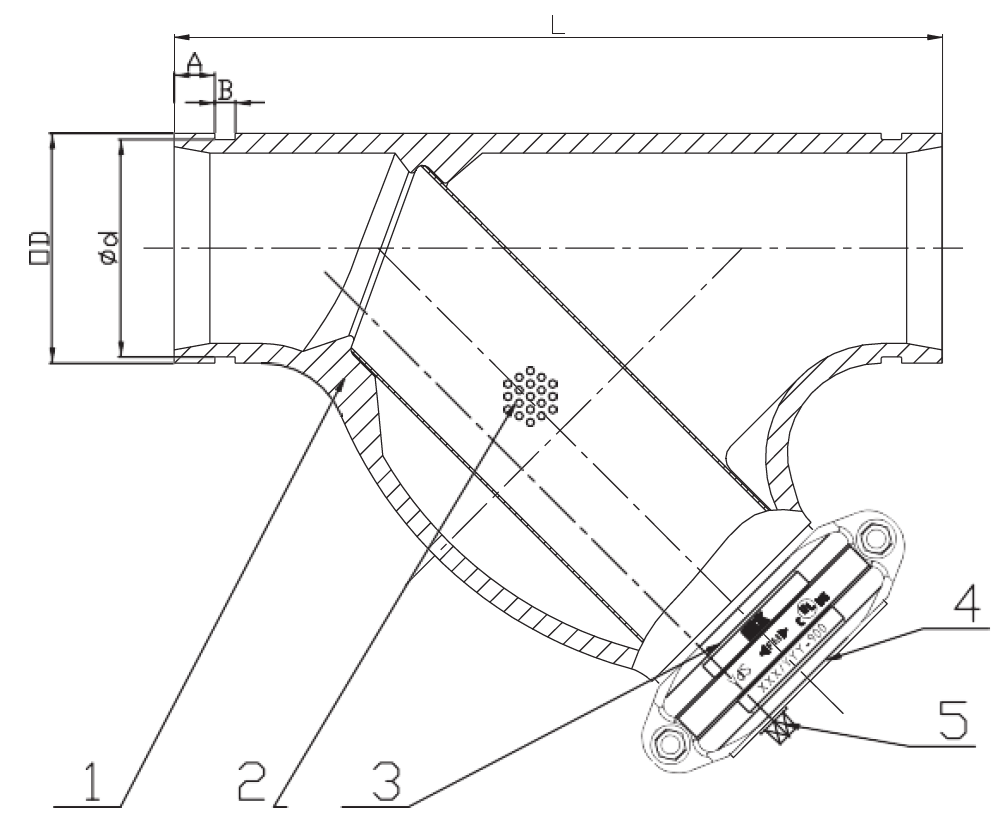

Dane materiałowe

Lp Opis Materiał Specyfikacja ASTM
1 Korpus zaworu Żeliwo sferoidalne ASTM A536 65-45-12
2 Filtr Stal nierdzewna AISI 304 (perforowana)
3 Tuleja Żeliwo sferoidalne ASTM A536 65-45-12
Uszczelka złącza EPDM Commercial
4 Nasadka Żeliwo sferoidalne ASTM A536 65-45-12
5 Korek Żeliwo ciągliwe Galwanizowane



Charakterystyka filtra

DN Średnica otworu (mm) Powierzchnia przepływu swobodnego (%)
Cale mm
2-2 1/2 50-65 4 48
3-12 80-300 5 53











  • Wykaz UL (Listed)

Karta katalogowa
