VK500
|
Specyfikacja:
- Dostępny od 2000 roku
- Minimalne ciśnienie robocze: należy odnieść się do NFPA 13 i/lub zeszytów FM Global
- Maksymalne ciśnienie robocze: 175 psi (SI 12 bar)
- Fabrycznie testowane ciśnienie: 500 psi (SI 34,5 bar)
- Średnica gwintu: ¾” NPT lub 20 mm BSP
- Wartość nominalna współczynnika K: 14.0 U.S. (SI 202*)
- Długość całkowita: 2-7/8” (73 mm
- Średnica deflektora: 1-3/4” (44,5 mm)
* Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa przedstawioną wartość współczynnika K należy podzielić przez 10,0.
Aprobaty i dopuszczenia:
- Wykaz cULus: Kategoria VNWH
- Aprobata FM: Klasa 2008
- CE: 2809-CPR-F0042-01
- Zatwierdzenie w Chinach: zatwierdzone zgodnie ze standardem China GB
Uwaga! Inne aprobaty międzynarodowe są dostępne na życzenie.
Karta katalogowa
|

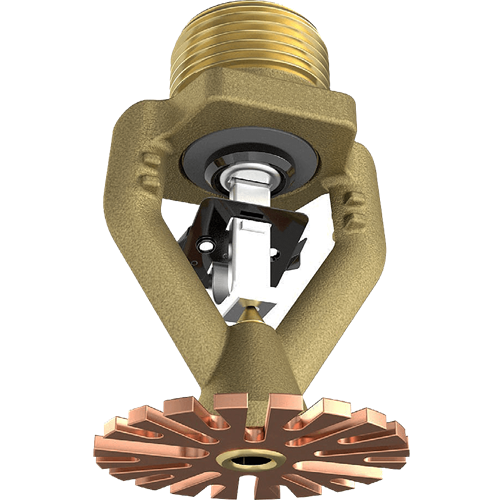

VK503
|
Specyfikacja:
- Maksymalne ciśnienie robocze: 175 psi (SI 12 bar)
- Fabrycznie testowane na ciśnienie 500 psi (SI 34,5 bar)
- Średnica gwintu: ¾” NPT lub 20 mm BSP
- Wartość nominalna współczynnika K: 16.8 U.S. (SI 242)
- Długość całkowita: 2-7/8” (73 mm)
- Średnica deflektora: 1-3/4” (44,5 mm)
Aprobaty i dopuszczenia:
- Wykaz cULus: Kategoria VNWH Spełnia wymagania nowego standardu testowego UL1767, a także wymagania programu dla tryskaczy typu ESFR dla składowania w regłach przy dużych odległościach pomiędzy składowanym towarem i sufitem (6.1 m i więcej)
- Aprobata FM: Klasa 2027
- CE: 2809-CPR-F0044-01
- Zatwierdzenie w Chinach: zatwierdzone zgodnie ze standardem China GB
Karta katalogowa
|
VK506
|
Specyfikacja:
- Minimalne ciśnienie robocze: należy odnieść się do NFPA 13 lub zeszytów GM Global
- Maksymalne ciśnienie robocze: 175 psi (34,5 bar)
- Średnica gwintu: numer podstawowy artykułu 18493: 1” NPT; numer podstawowy artykułu 18494: 25 mm BSP
- Wartość nominalna współczynnika K: 22,4 U.S. (SI 320*)
- Długość całkowita: 3-3/16" (81 mm)
- Średnica deflektora: 1-3/4" (44,5 mm)
* Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa przedstawioną wartość współczynnika K należy podzielić przez 10.
Aprobaty i dopuszczenia:
- Wykaz cULus: Kategoria VNWH (kwalifikowane jako tryskacz ESFR szczególnego zastosowani Spełnia wymagania nowego standardu testowego UL1767, a także wymagania programu dla tryskaczy typu ESFR dla składowania w regłach przy dużych odległościach pomiędzy składowanym towarem i sufitem (6.1 m i więcej).
- Aprobata FM: klasa 2026
- CE: 2809-CPR-F0046-01
Uwaga! Inne aprobaty międzynarodowe są dostępne na życzenie.
Karta katalogowa
|
VK510
|
Specyfikacja:
- Minimalne ciśnienie robocze: należy odnieść się do NFPA 13 i/lub zeszytów GM Global
- Maksymalne ciśnienie robocze: 175 psi (12 bar)
- Fabrycznie testowane na ciśnieniu 500 psi (34,5 bar)
- Średnica gwintu: numer podstawowy artykułu 12080: 1” NPT; numer podstawowy artykułu 12200: 25 mm BSP
- Wartość nominalna współczynnika K: 25.2 U.S. (SI 363*)
- Długość całkowita: 3-3/16” (81 mm)
- Średnica deflektora: 1-3/4” (44,5 mm)
- Chronione następującymi patentami: US5,829,532; US6,059,044; US6,336,509; US6,502,643; US6,868,917; AU722593; GB2336777
* Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa przedstawioną wartość współczynnika K należy podzielić przez 10,0.
Aprobaty i dopuszczenia:
- Wykaz cULus: Kategoria VNWH (kwalifikowane jako tryskacz ESFR szczególnego zastosowania)
- Aprobata FM: Klasa 2026
- Aprobata VdS: Certyfikat G4040015
- CE: 2809-CPR-F0047-01
- Zatwierdzenie w Chinach: zatwierdzone zgodnie ze standardem China GB
Uwaga! Inne międzynarodowe certyfikaty zatwierdzające są dostępne na żądanie.
Karta katalogowa
|
VK514
|
Specyfikacja:
- Maksymalne ciśnienie robocze: 175 psi (12 bar)
- Fabrycznie testowane na ciśnienie 500 psi (34,5 bar)
- Średnica gwintu: 1” NPT lub 25 mm BSPT
- Nominalna wartość współczynnika K: 28,0 U.S. (404 SI*)
- Długość całkowita: 3-3/16” (81 mm)
- Średnica deflektora: 1-3/4” (45 mm)
- Objęty przynajmniej jednym z następujących patentów: US5,829,532; US6,059,044; US6,336,509; US6,502,643; US6,868,917; AU722593; GB2336777
* Wartość współczynnika K w jednostkach SI podana jest w barach. Jeżeli ciśnienie jest mierzone w kPa, należy podzielić przez 10,0.
Aprobaty i dopuszczenia:
- Wykaz UL: kategoria VNWH (w wykazie umieszczony jako tryskacz ESFR specjalnego zastosowania)
- CE: 2809-CPR-F0049-01
- Aprobata FM: klasa 2035
Karta katalogowa
|
