Systemy gaśnicze wodne Model 7000L

Model 7000L











Dane techniczne

Parametr Wartość
Dostępny rozmiar DN15 1/2"
Ciśnienie

Nastawa fabryczna na:

  • 12,1 bar (175 psi)
  • 13,8 bar (200 psi)
  • 15,5 bar (225 psi)
  • 20,7 bar (300 psi)
Materiał (korpus) Brązowy
Połączenie Wlot 1/2" męski, wylot 1/2' żeński
Uwaga! Normy UL i FM dotyczące zaworów bezpieczeństwa w systemach tryskaczowych wymagają, aby zawory bezpieczeństwa działały w zakresie swoich wartości znamionowych. FM wymaga, aby zawór bezpieczeństwa otwierał się przy ciśnieniu nie mniejszym niż 85% jego wartości znamionowej, a UL wymaga otwierał się przy ciśnieniu nie większym niż 105% jego wartości znamionowej. Obie normy wymagają, aby zawory bezpieczeństwa zamknęły się w zakresie o wartość procentową poniżej wartości otwarcia. Wybierz zawór bezpieczeństwa, porównując ciśnienie statyczne z 90% wartości znamionowej zaworu bezpieczeństwa, aby określić szacowane minimalne otwarcie i 80% wartości znamionowej zaworu bezpieczeństwa dla przybliżonego maksymalnego zamknięcia. Zawór bezpieczeństwa powinien być zainstalowany w miejscu, w którym jest łatwo dostępny w celu konserwacji. Należy zadbać o to, aby zawór bezpieczeństwa nie mógł zostać odizolowany od systemu, gdy system jest w ruchu. Zawór bezpieczeństwa nigdy nie powinien mieć zaworu odcinającego ani korka za wylotem.

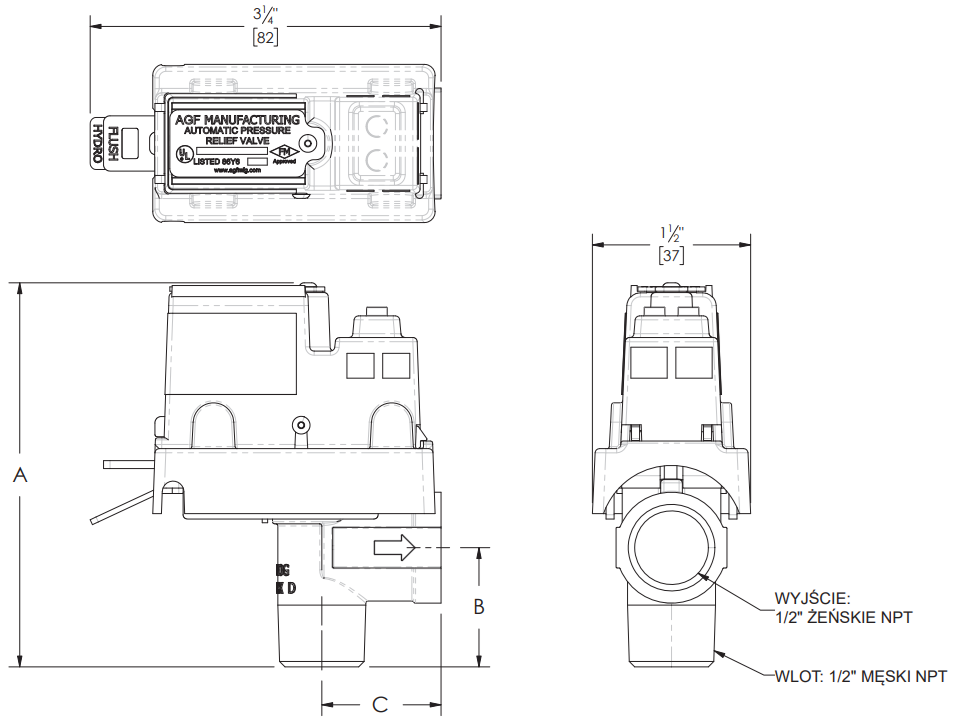

Wymiary i dane zamówieniowe

Nr artykułu Wartość ciśnienie
(bar/psi)		 Rozmiar nominalny Wymiary (mm/cale) Waga
(kg/funty)
Metryczny Cale A B C
7000L050-175 12,1 / 175 DN15 1/2" 90 / 3,5 28 / 1,15 28 / 1,15 0,25 / 0,55
7000L050-200 13,8 / 200 DN15 1/2" 90 / 3,5 28 / 1,15 28 / 1,15 0,25 / 0,55
7000L050-225 15,5 / 25 DN15 1/2" 90 / 3,5 28 / 1,15 28 / 1,15 0,25 / 0,55
7000L050-300 20,7 / 300 DN15 1/2" 90 / 3,5 28 / 1,15 28 / 1,15 0,25 / 0,55



Dane materiałowe

  • Korpus - brążowy
  • Uchwyt - stal
  • Sprężyna - stal nierdzewna
  • Okładka - plastik









  • Aprobata FM
  • Wykaz UL (Listed)
