Systemy gaśnicze wodne Zraszacz model MXD-SD

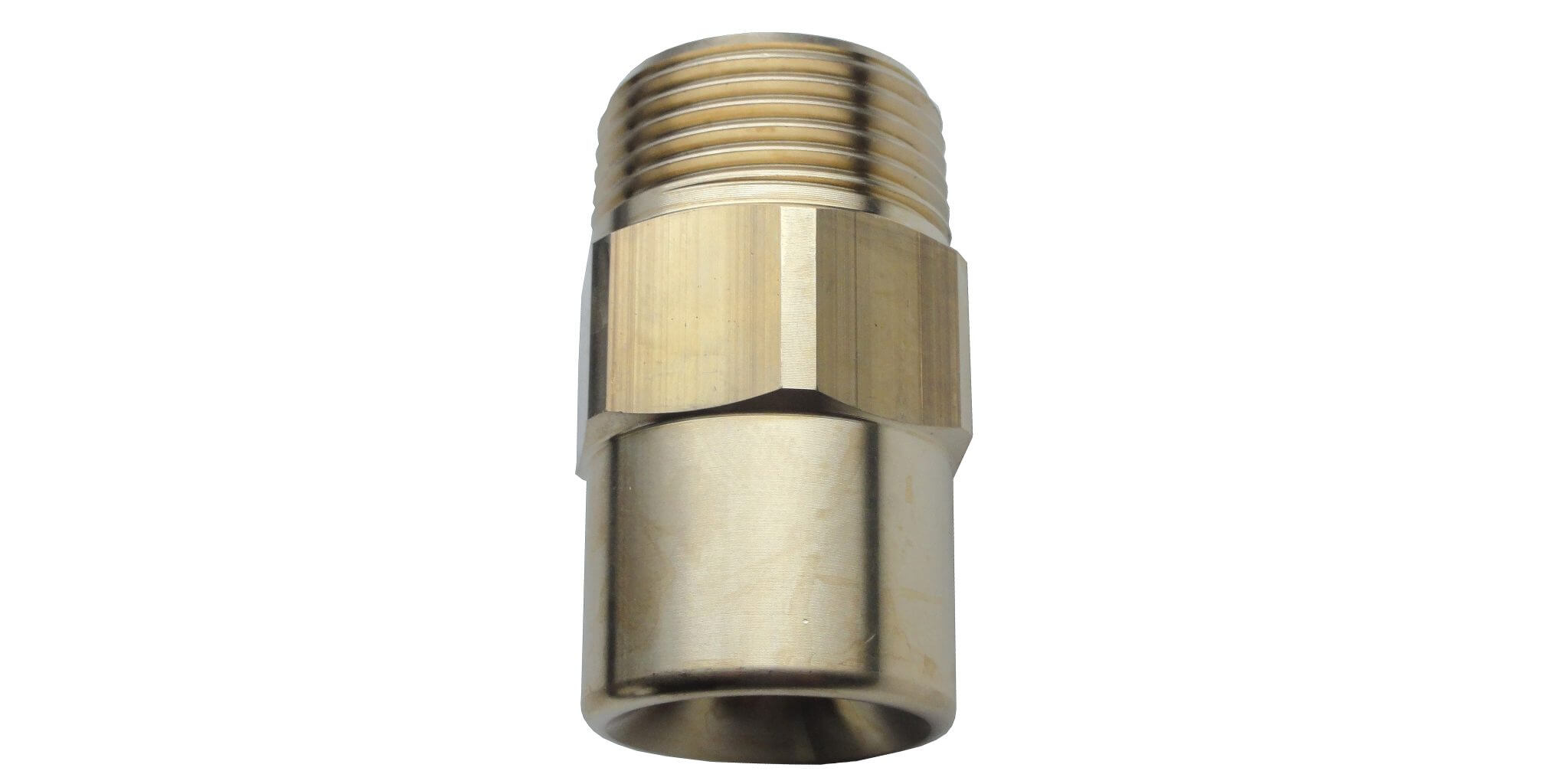

Zraszacz model MXD-SD
Zastosowanie
W systemach zraszaczy wodnych, np. według wytycznych VdS 2109 – Systemy zraszaczy wodnych: planowanie i montaż. Przy projektowaniu systemu należy uwzględnić podstawy projektowe chronionego obiektu, takie jak: wymagana projektowa gęstość wody lub ciśnienie robocze przy hydraulicznie najmniej korzystnej dyszy, chroniona powierzchnia oraz czas działania systemu.
Rodzaje zastosowania:
- miejscowa ochrona przy użyciu dyszy (można montować w dowolnej pozycji),
- dysza powierzchniowa (dowolna orientacja montażu),
- dysza powierzchniowa do zbiorników (możliwa dowolna pozycja montażowa).
Dostawa nie zawiera
W zakres dostawy nie wchodzi zaslepka ochronna dyszy MXD-SD (846338) - materiał zaślepki: stal nierdzewna 1.4301.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Typ | Pełnostożkowy |
| Minimalne ciśnienie | 0,5 bar |
| Oznaczenie |
|
| Materiał |
|

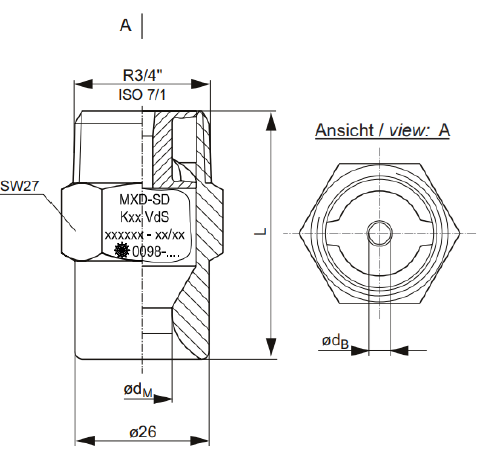

Wymiary
| MXD-SD | ødM | ødB | L |
|---|---|---|---|
| K20 | 7 | 4,1 | 39 |
| K28 | 9 | 4,1 | 41 |
| K40 | 11,5 | 4,1 | 48 |
| K57 | 12 | 5,1 | 48 |
Dane zamówieniowe
| Nr. zamówieniowy | Wspł. K (+/- 5%) | Waga [kg] | |
|---|---|---|---|
| MXD-SD K20-3/4"-Ms | 122395 | 20 | 0,12 |
| MXD-SD K28-3/4"-Ms | 845486 | 28 | 0,12 |
| MXD-SD K40-3/4"-Ms | 845487 | 40 | 0,12 |
| MXD-SD K57-3/4"-Ms | 845488 | 57 | 0,12 |
| MXD-SD K20-3/4"/XCrNi | 845489 | 20 | 0,12 |
| MXD-SD K28-3/4"-XCrNi | 845490 | 28 | 0,12 |
| MXD-SD K40-3/4"-XCrNi | 845491 | 40 | 0,12 |
| MXD-SD K57-3/4"-XCrNi | 845492 | 57 | 0,12 |
- Aprobata VdS: G4080034*
- Aprobata DNV
- China Classification Society
* Zatwierdzenie VdS obowiązuje wyłącznie przy użyciu filtra z drobnym sitkiem. Rurociągi za filtrem muszą być ocynkowane lub wykonane z materiału równoważnej lub wyższej jakości.
