Systemy gaśnicze wodne Trójnik redukcyjny VK-RTT

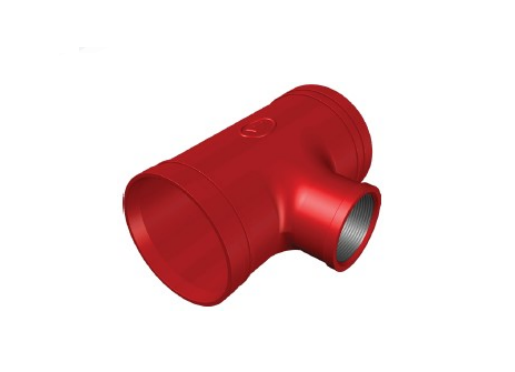

Trójnik redukcyjny VK-RTT
Trójniki VK-RRT przeznaczone są do łączenia rur w instalacjach przeciwpożarowych wodnych i wodno-pianowych, w miejscach, gdzie konieczne jest wykonanie rozgałęzienia rurociągu o różnych średnicach oraz przejście z połączenia rowkowanego na połączenie gwintowane. Aby zapewnić prawidłowe połączenie, na końcach rur należy wykonać rowki o odpowiednich parametrach. Rowki te wykonywane są metodą obróbki skrawaniem lub poprzez walcowanie. Ich właściwe wykonanie ma kluczowe znaczenie dla zapewnienia szczelności połączenia rowkowanego.
Połączenie trójnika z rurą realizuje się za pomocą złącza, np. typu VK-RCA.
Gumowa uszczelka umieszczona jest centralnie w miejscu połączenia, a obejma skręcana śrubami, dopasowana do rowków, łączy końce trójnika z rurami i dociska uszczelkę. Dodatkowe dociśnięcie uszczelki zapewnia ciśnienie wody w instalacji.
Trójniki VK-RRT wykonane są z żeliwa sferoidalnego, malowanego farbą epoksydową lub ocynkowanego.
| Rozmiar | Maks. ciśnienie robocze UL | Maks. ciśnienie robocze FM |
|---|---|---|
| od DN32 x DN25 do DN40 x DN32 | 16,0 bar | - |
| od DN50 x DN25 do DN65 x DN40 | 20,7 bar | 34,5 bar |
| DN65 x DN50 | 16,0 bar | - |
| od DN80 x DN25 do DN80 x DN50 | 20,7 bar | 34,5 bar |
| DN80 x DN65 | 16,0 bar | - |
| od DN100 x DN25 do DN100 x DN80 | 20,7 bar | 34,5 bar |
| od DN125 x DN25 do DN150 x DN80 | 20,7 bar | 27,6 bar |
| Wykończenie | czerwone lub ocynkowane | |
- Aprobata FM Global
- Wykaz UL (UL Listing)
- Krajowy Certyfikat Stałości Właściwości Użytkowych
