Systemy gaśnicze wodne Trójnik redukcyjny VK-RTG

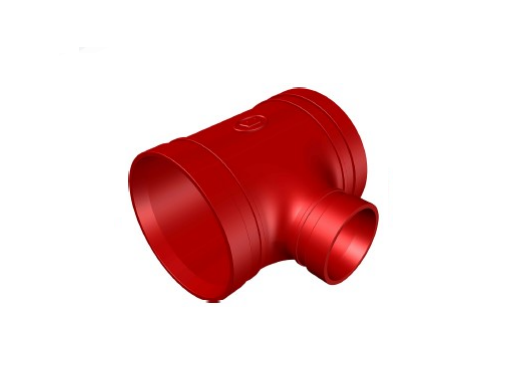

Trójnik redukcyjny VK-RTG
Trójniki VK-RTG przeznaczone są do łączenia rur w instalacjach przeciwpożarowych wodnych i wodno-pianowych, w miejscach, gdzie konieczne jest wykonanie rozgałęzienia rurociągu o różnych średnicach. Aby zapewnić właściwe połączenie, na końcach rur należy wykonać rowki o odpowiednich parametrach. Rowki te wykonywane są metodą obróbki skrawaniem lub poprzez walcowanie. Ich prawidłowe wykonanie ma kluczowe znaczenie dla uzyskania szczelności połączenia rowkowanego.
Połączenie trójnika z rurami realizowane jest za pomocą złącza, np. typu VK-RCA.
Gumowa uszczelka umieszczona jest centralnie w miejscu połączenia, a obejma skręcana śrubami, dopasowana do rowków, łączy końce trójnika z rurami i dociska uszczelkę. Dodatkowy docisk zapewnia ciśnienie wody w instalacji.
Trójniki VK-RTG wykonane są z żeliwa sferoidalnego, malowanego farbą epoksydową lub ocynkowanego.
| Rozmiar | Maks. ciśnienie robocze UL | Maks. ciśnienie robocze FM |
|---|---|---|
| od DN50 x DN25 do DN65 x DN40 | 27,6 bar | 34,5 bar |
| DN65 x DN50 | 16,0 bar | - |
| od DN80 x DN25 do DN80 x DN50 | 27,6 bar | 34,5 bar |
| DN80 x DN65 | 16,0 bar | 16,0 bar |
| od DN100 x DN50 do DN100 x DN80 | 27,6 bar | 34,5 bar |
| od DN125 x DN50 do DN125 x DN80 | 20,7 bar | 27,6 bar |
| DN125 x DN100 | - | 16,3 bar |
| od DN150 x DN50 do DN150 x DN100 | 20,7 bar | 27,6 bar |
| od DN200 x DN65 do DN200 x DN80 | 16,0 bar | - |
| od DN200 x DN100 do DN300 x DN250 | 20,7 bar | 20,7 bar |
| Wykończenie | czerwone lub ocynkowane | |
- Aprobata FM Global
- Wykaz UL (UL Listing)
- Krajowy Certyfikat Stałości Właściwości Użytkowych
