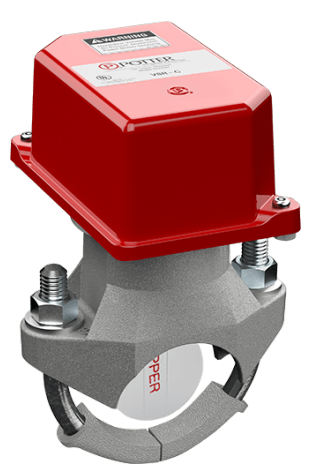

Systemy gaśnicze wodne Czujnik przepływu model VSR-EU

VSR-EU



Regulacja opóźniacza

Opóźnienie może być dostosowane poprzez obracanie pokrętła regulacyjnego od wartości 0 do wartości maksymalnej. Czas zwłoki należy ustawiać na wymagane minimum w celu uniknięcia alarmów.

Uwaga! Wymaganiem aprobaty CE dla tego urządzenia jest maksymalna wartość opóźnienia wynosząca 30 sekund.

 Dane techniczne

Parametr Wartość
Ciśnienie robocze

Do 31 bar (450 psi)

Według LPCB, VdS i CE: 16 bar (232 psi)
Czułość przepływu
  • UL: 15-38 LPM (4-10 GPM)
  • CE: 30-57 LPM (8-15 GPM)
Maksymalna prędkość przepływu 5,5 m/s (18 stóp/sekundę)
Styki Dwa zestawy styków przełącznych NO/NC 10.0 A @ 125/250 VAC i 2.0 A @ 30 VDC na obciążeniu rezystancyjnym
Obudowa
  • Pokrywa: odlew metalowy malowany proszkowo
  • Korpus: odlew aluminiowy
Wejście dla przewodu Dla zastosowań zewnętrznych wymagane dławiki NEMA Typ 4. Dwa wejścia DN15 1/2”
Specyfikacje środowiskowe Zastosowanie wewnętrzne i zewnętrzne, zakres temperatur: od 4,5°C do 49°C (od 40°F do 120°F). Obudowa o stopniu ochrony NEMA 4 / IP54 - jeżeli zastosowana z odpowiednimi łącznikami. Nie należy stosować w przestrzeniach niebezpiecznych.
Ochrona przed niepowołanym dostępem Pokrywa jest przymocowana za pomocą 2 śrub wymagających specjalnego klucza do wykręcania (patrz VSRFKEY). Jako opcja dostępny jest czujnik zdjęcia pokrywy, który może sygnalizować jej nieuprawniony demontaż.

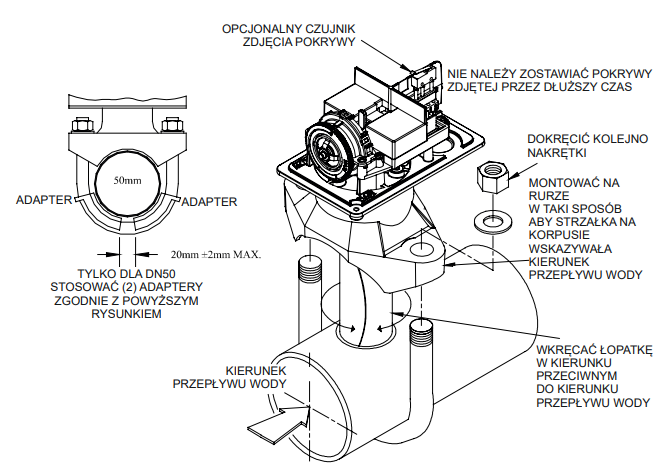

Dane zamówieniowe i cechy fizyczne

Inne średnice i dłuższe czasy zwłoki są dostępne w modelach bez aprobaty CE.

Nr. artykułu Średnica rury Montaż
Nominalna (metryczna/cale) Zewnętrzna (mm) Średnica otworu (mm/cale)
VSR0200CE DN50/2 60,3 33.0 ± 2 / 1.25 + .125/-.062
VSR0250CE DN65/2-1/2 73,0 33.0 ± 2 / 1.25 + .125/-.062
VSR0250CE DN65/2-1/2 76,1 33.0 ± 2 / 1.25 + .125/-.062
VSR0300CE DN80/3 88,9 50.8 ± 2 / 2.00 ± .125
VSR0400CE DN100/4 114,3 50.8 ± 2 / 2.00 ± .125
VSR0500CE DN125/5 141,3 50.8 ± 2 / 2.00 ± .125
VSR0600CE DN150/6 165,1 50.8 ± 2 / 2.00 ± .125
VSR0600CE DN150/6 168,3 50.8 ± 2 / 2.00 ± .125
VSR0800CE DN200/8 219,1 50.8 ± 2 / 2.00 ± .125
