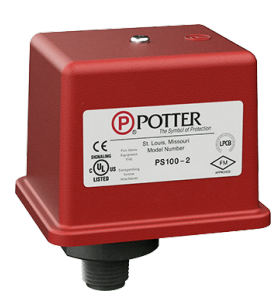

Systemy gaśnicze wodne Włącznik nadzoru ciśnienia model PS100

Date techniczne

Parametr	Wartość

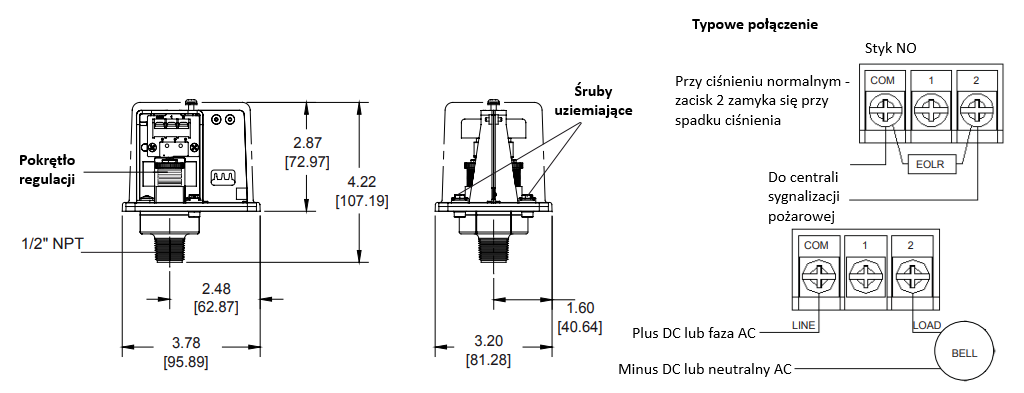

Wymiary	Szerokość 96 mm (3,78”) x głębokość 81 mm (3,20”) x wysokość 107 mm (4,22”)
Obudowa	Pokrywa - odlew ciśnieniowy chropowato wykończony czerwoną farbą proszkową Podstawa - stal ocynkowana
Przyłącze	Męskie nylonowe NPT 1/2”
Styki łącznika	Dostępny z jednym lub dwoma zestawami styków bezpotencjałowych łącznika SPDT formy C. 10,1 A przy 125 / 250V AC (prąd zmienny) i 2,0 A przy 30V DC (prąd stały)
Wejścia pod przepusty kablowe	Dwa otwory przygotowane do montażu przepustów kablowych DN15 / 1/2”. Wymagana tuleja rury osłonowej do mon-tażu na zewnątrz NEMA typ 4.
Zakres ciśnień	Od 0,7 do 4,1 bar (od 10 do 60 psi)
Specyfikacje środowiskowe	Do stosowania wewnątrz lub na zewnątrz budynków; zakres temperatur: od -40°C (-40°F) do 60°C (140°F); obudowa dopuszczona NEMA 4 / IP45 - przy wykorzystaniu odpowiednich złączek przepustów kablowych (nie należy stosować na obszarach zagrożonych).
Zabezpieczenie antysabotażowe	Na pokrywie zamontowane są zabezpieczenia antysabotażowe, które można zdjąć jedynie za pomocą specjalnego klucza (patrz: VSRFKEY). Do każdego urządzenia dołączony jest jeden klucz. Opcjonalnie dostępny jest czujnik pokrywy instalowany w terenie, informujący o otwarciu pokrywy przez osoby nieupoważnione.

Dane zamówieniowe

Numer artykułu	PS1002A
Maksymalne ciśnienie	17,2 bar (250 psi)
Zestaw(y) styków SPDT	1
Działa na ciśnienie*	Rosnącym: - Malejącym: 2,1 bar (30 psi)
Maksymalna różnica ciśnień	Od 0,14 bar do 0,55 bar (Od 2 psi do 8 psi)
Rozmiar gwintu	Męski 1/2” NPT
* Wskazuje ustawienia fabryczne. Zakres regulacji wynosi 0,7 do 12,1 bar (10 do 175 psi)
