Systemy gaśnicze wodne PMS

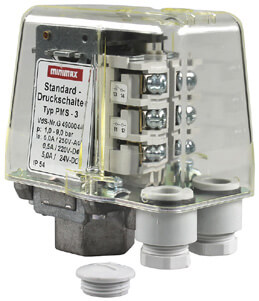

PMS-3 i PMS-10



Dane materiałowe

  • Pokrywa: PA przezroczysty, odporny na promieniowanie UV
  • Membrana: CR ze wzmocnieniem tkaninowym
  • Obudowa: GD-AI Si12, stalowa blacha ocynkowana

Nie wchodzi w zakres dostawy

Do stosowania FMZ w systemie z pierścieniową magistralą AP:

  • Zestaw do modernizacji wyłącznika ciśnieniowego PMA-SU50 ..841486, M2-04-10
  • System monitorowania SUX5000 AP NFC - 927799

Inne informacje

  • Konserwacja - w ramach testu funkcjonalnego przewidzianego dla danego systemu
  • Opis techniczny - nr katalogowy 924014 (ang)
  • Części zamienne - nie dotyczy

Dane techniczne

Parametr Wartość
Medium ciśnieniowe Woda, sprężone powietrze
Zakres temperatury Od - do +80°C: woda
Od -25°C do +100°C: sprężone powietrze
Ciśnienie rozerwania
  • Dla obudowy: 70 bar
  • Dla membrany: 70 bar
Maksymalne dopuszczalne ciśnienie 16 bar
Tolerancja przełączania +/- 0,2 bar przy współczynniku nastawy
Prąd roboczy
  • 250 V - AC maks. 6 A
  • 220 V - DC maks. 0,5 A
  • 24 V - DC maks. 5 A
Kod IP IP54
Zatwierdzenie VdS
  • PMS-3: G4900044
  • PMS-10: G2900045



Dane zamówieniowe

Typ Numer zamówieniowy Regulowane ciśnienie zadziałania Ustawienie fabryczne Waga
PMS-3 817492 1,0 - 9,0 bar 3,0 / 3,5 bar 0,45
PMS-10 817509 4,0 - 13,0 bar 9,3 / 9,9 bar 0,45
PMS-16* 844744 8,0-16,0 bar 14,5 / 15,2 bar 0,45
* Bez aprobat

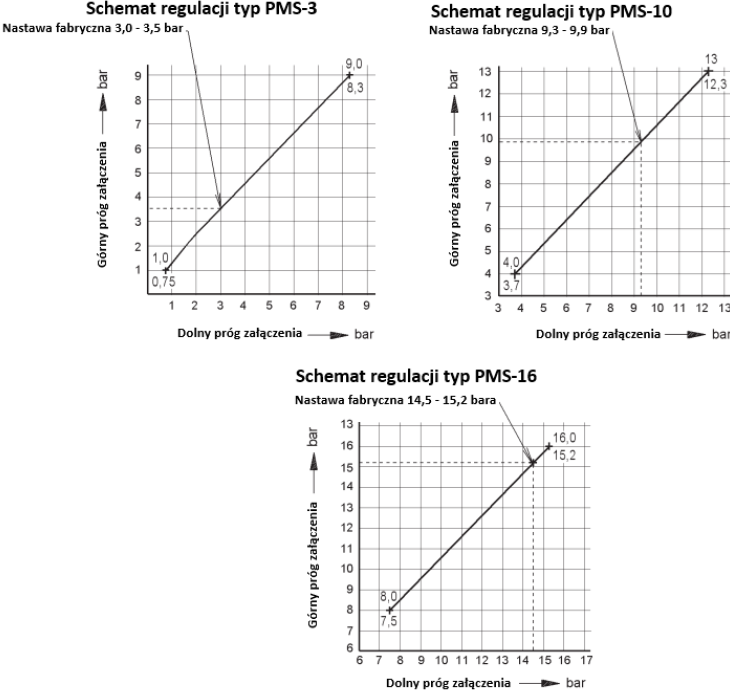

Schematy regulacji













  • VdS: G4900044 dla PMS-3 oraz G2900045 dla PMS-10

Karta katalogowa
