Systemy gaśnicze wodne Przełącznik sterujący PCVS

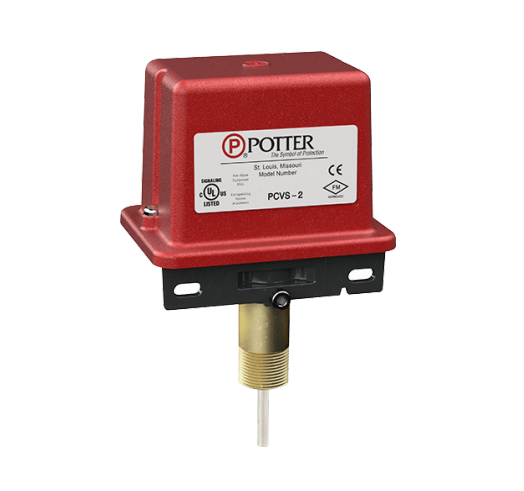

Przełącznik sterujący PCVS
Model PCVS to wodoodporny i odporny na manipulacje przełącznik służący do monitorowania otwartej pozycji zaworów kontrolnych systemu tryskaczowego typu wskaźnikowego (ściennego i naziemnego) oraz motylkowego. Urządzenie wyposażone jest w dwa styki SPDT (Form C), które uaktywniają się, gdy pozycja zaworu zostaje zmieniona z otwartej.
Urządzenie montuje się w otworze gwintowanym 1/2” NPT w obudowie wskaźnika położenia lub zaworu motylkowego. Przełącznik jest aktywowany przez mechanizm wskaźnika położenia lub mechanizm sterujący zaworem motylkowym i uruchamia styki, gdy zawór jest całkowicie otwarty. Urządzenie powinno być zainstalowane w miejscu umożliwiającym łatwy dostęp do konserwacji.
Pokrywa jest mocowana za pomocą dwóch śrub odpornych na manipulacje, do których demontażu wymagane jest specjalne narzędzie. Narzędzie to jest dostarczane w zestawie z urządzeniem.
| Parametr | Wartość |
|---|---|
| Waga | 0,45 kg |
| Wykończenie |
Pokrywa: czerwona powłoka proszkowa Podstawa: czarna powłoka proszkowa Wszystkie części mają odporne na korozje powłoki |
| Zabezpieczenie pokrywy | Śruby odporne na manipulację |
| Styki | PCVS-2: Dwa zestawy styków SPDT (Form C) |
| Parametry styków |
10,0 A przy 125/250 VAC 2,0 A przy 30 VDC (obiążenie rezystancyjne) Min. prąd: 10 mA przy 24 VDC |
| Ograniczenia środowiskowe | Przeznaczony do użytku wewnętrznego lub zewnętrznego. Temperatura otoczenia od -40°C do 60°C. |
| Wejścia przewodów | Dwa otwory na przepusty 1/2” |
- Aprobata FM Global
- Wykaz UL (UL Listing)
- Certyfikat CE
