Systemy gaśnicze pianowe Dozownik model KNR

Dozownik szerokiego zakresu dozowania model KNR

Dozowniki szerokiego zakresu działania [eng. Wide Range] nadają się w szczególności do stosowania w instalacjach tryskaczowych, gdzie natężenie przepływu zależy od ilości otwartych tryskaczy.

Dozownik KNR precyzyjnie dozuje koncentrat pianowy do strumienia wody w szerokim zakresie natężeń przepływu w stężeniu 3%. Dozownik stanowi integralną część systemu pianowego, na który składają się dodatkowo środki pianotwórcze, zbiornik magazynowy środka pianotwórczego, zawór kontroli przepływu koncentratu oraz urządzenia do podawania (wytwarzania) piany.

Działanie

Dozownik KNR precyzyjnie dozuje koncentrat pianowy do strumienia wody w szerokim zakresie natężeń przepływu w stężeniu 3%. Dozownik stanowi integralną część systemu pianowego, na który składają się dodatkowo środki pianotwórcze, zbiorniki magazynowe środka pianotwórczego typu bladder tank, zawór kontroli przepływu koncentratu oraz urządzenia do podawania (wytwarzania) piany.

Zastosowanie

Najczęściej stosowanymi urządzeniami do podawania (wytwarzania) są zraszacze, działka wodno-pianowe, generatory piany lekkiej, garnki pianowe oraz tryskacze. System pianowy musi być zaprojektowany tak, aby dozownik mógł dokładnie dozować pianę w zakresie przewidywanych natężeń przepływu podczas pracy systemu.

Dozownik KNR przeznaczony jest do stosowania w systemach mokrych, suchych, zalewowych oraz wstępnie sterowanych. Więcej informacji można znaleźć w instrukcjach obsługi poszczególnych systemów.

Opis metody dozowania

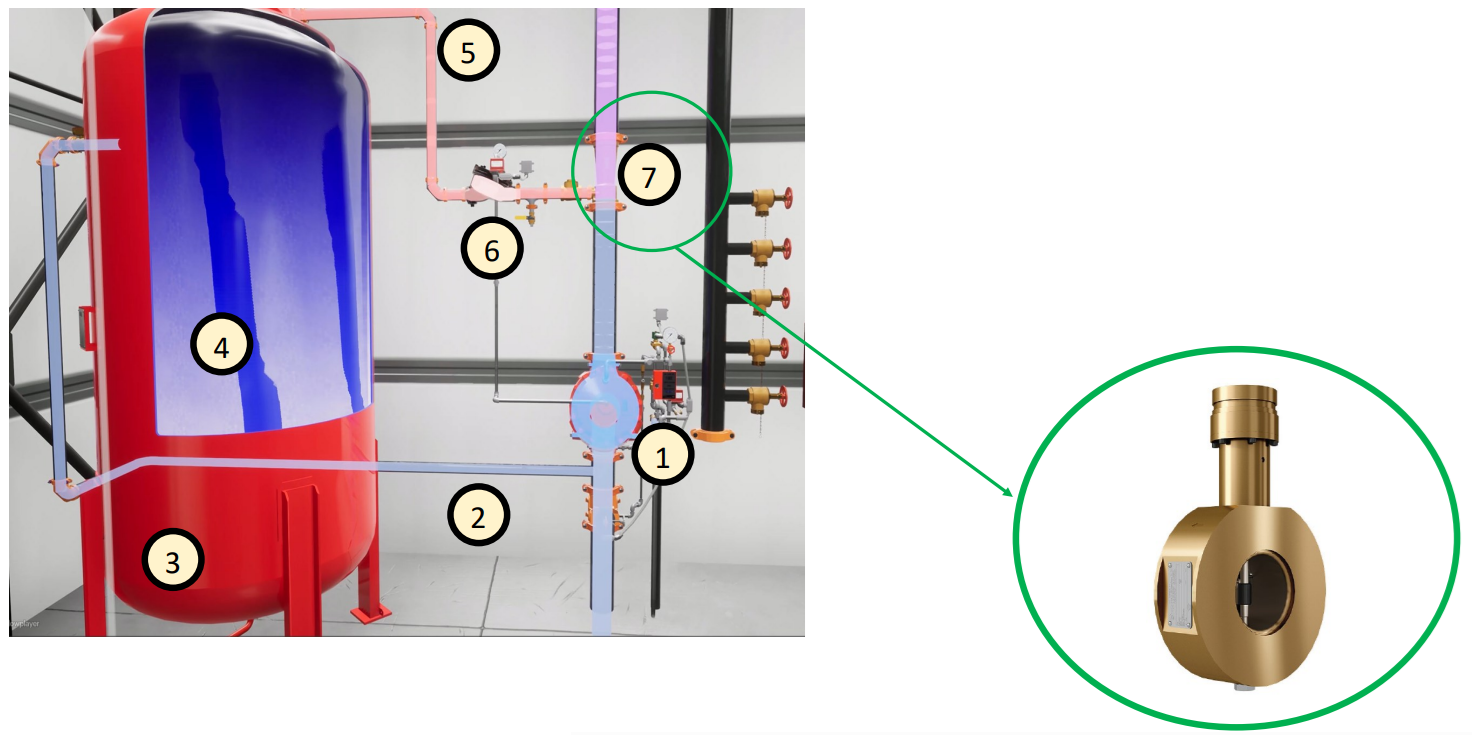

Otwarcie zaworu kontrolno-alarmowego (1) powoduje przepływ wody w pionie instalacji gaśniczej. Poprzez linię wodną (2) woda wpływa do płaszcza zbiornika (3) ściskając membranę (4) wypełnioną środkiem pianotwórczym. Powoduje to przepływ środka pianotwórczego poprzez linie pianową (5) i zawór kontroli przepływu (6) do dozownika (7). W tym miejscu następuje dozowanie odpowiedniej proporcji środka pianotwórczego do strumienia przepływającej wody.

Tak powstały roztwór wodno-pianowy transportowany jest rurociągiem gaśniczym w kierunku urządzeń wypływowych takich jak np. generatory piany lekkiej, działka wodno-pianowe, tryskacze czy zraszacze pianowe.

Dane techniczne

Parametr	Wartość
Rozmiar	Od DN150 x DN65 do DN200 x DN65
Maksymalne ciśnienie projektowe	17,2 bar
Ciśnienie pracy	Od 2,1 bar do 12,1 bar
Materiał (korpus)	Brąz
Wykończenie	Naturalna barwa
Rodzaj łączenia	Rowkowane
Umieszczenie	Pionowo lub poziomo
Opcje dodatkowe	Zamontowany na zbiorniku

Uwaga! Dozownik szeroko-zakresowy posiada aprobatę FM jako część systemu gaśniczego składającego się z wyznaczonych koncentratów pianotwórczych, zbiorników przeponowych i urządzeń do podawania piany.

Informacje dotyczące zamówienia

Połączenie		Warianty dozownika		Aprobata FM
Korpus kołnierzowy	Wlot piany rowkowany	Typ środka pianotwórczego	Nr katalogowy dozownika	Minimalny przepływ l/min	Maksymalny przepływ l/min
6" (150 mm)	2,5" 76,1 mm	ARC 3X3S C6	KNR066J	189	6,813
		Enviro USP	KNR066L	189	5,375
		Enviro ARK	KNR066P	189	7,173
6" (150 mm)	2,5" 73,0 mm	ARC 3X3S C6	KNR063J	189	6,813
		Enviro USP	KNR063L	189	5,375
		Enviro ARK	KNR063P	189	7,173
8" (200 mm)	2,5" 76,1 mm	ARC 3X3S C6	KNR086J	189	11,355
		Enviro USP	KNR086L	189	11,394
		Enviro ARK	KNR086P	189	11,368
8" (200 mm)	2,5" 73,0 mm	ARC 3X3S C6	KNR083J	189	11,355
		Enviro USP	KNR083L	189	11,394
		Enviro ARK	KNR083P	189	11,368

Straty ciśnienia

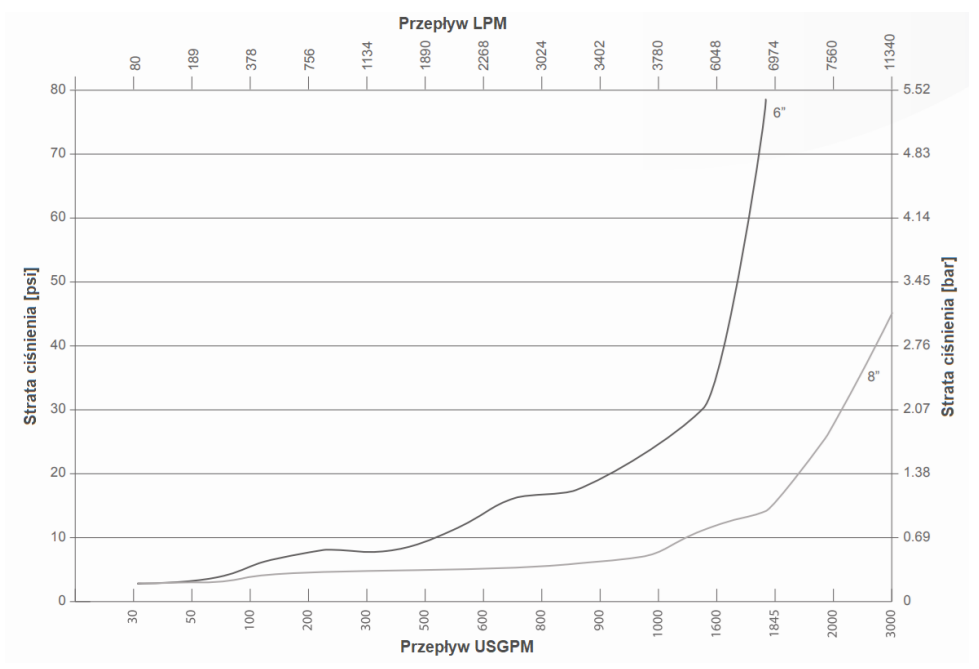

Na poniższym wykresie zaprezentowano zależność strat ciśnienia dla nominalnych rozmiarów dozownika (DN150 i DN200) w zależności od natężenia przepływu.

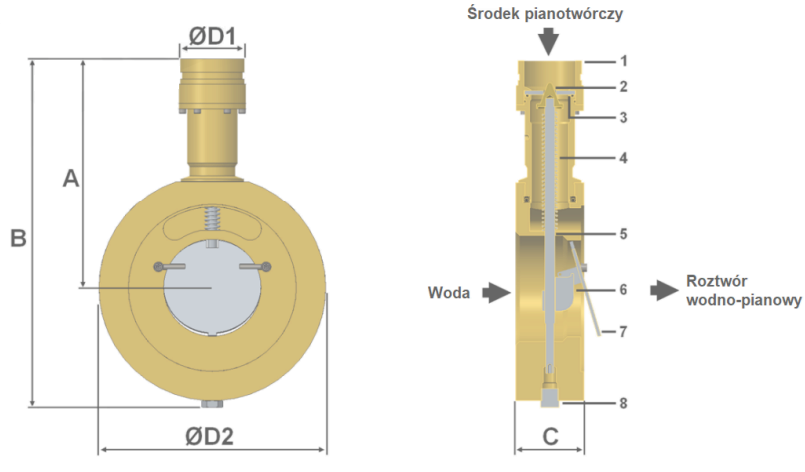

Wymiary dozownika KNR

Rozmiar nominalny øD2 (cal/DN)	Wymiary
Rozmiar nominalny øD2 (cal/DN)	A (mm)	B (mm)	C (mm)	øD1 (cal/DN)
6"/DN150	236	353	70	2,5"/DN65
8"/DN200	277	419	82	2,5"/DN65
