Systemy gaśnicze pianowe Dozownik model FP

Dozownik model FP

Dozownik FP precyzyjnie dozuje koncentrat środka pianotwórczego do strumienia wody w szerokim zakresie natężeń przepływu, w stężeniu 1% lub 3%. Dozownik stanowi integralną część systemu pianowego, na który składają się dodatkowo środki pianotwórcze, zbiornik magazynowy środka pianotwórczego, zawór kontroli przepływu środka pianotwórczego oraz urządzenia do podawania (wytwarzania) piany.

Dozownik KFP przeznaczony jest do stosowania w systemach mokrych, suchych, zalewowych oraz wstępnie sterowanych.

System pianowy musi być zaprojektowany tak, aby dozownik mógł dokładnie dozować pianę w zakresie przewidywanych natężeń przepływu podczas pracy systemu.

Cechą charakterystyczną tego dozownika są bardzo niskie straty ciśnienia na przepływie.

Dozownik występuje w szerokim zakresie średnic od DN50 do DN200.

Działanie

Dozownik FP precyzyjnie dozuje koncentrat pianowy do strumienia wody w szerokim zakresie natężeń przepływu. Regulator dozuje pianę w stężeniu 1% lub 3%. Dozownik stanowi integralną część systemu pianowego, na który składają się dodatkowo środki pianotwórcze, zbiornik magazynowy środka pianotwórczego, zawór kontroli przepływu koncentratu oraz urządzenia do podawania (wytwarzania) piany.

Zastosowanie

Najczęściej stosowanymi urządzeniami do podawania (wytwarzania) są zraszacze i działka wodno-pianowe, generatory piany lekkiej, garnki pianowe oraz tryskacze. System pianowy musi być zaprojektowany tak, aby dozownik mógł dokładnie dozować pianę w zakresie przewidywanych natężeń przepływu podczas pracy systemu.

Dozownik FP przeznaczony jest do stosowania w systemach mokrych, suchych, zalewowych oraz wstępnie sterowanych. Więcej informacji można znaleźć w instrukcjach obsługi poszczególnych systemów.

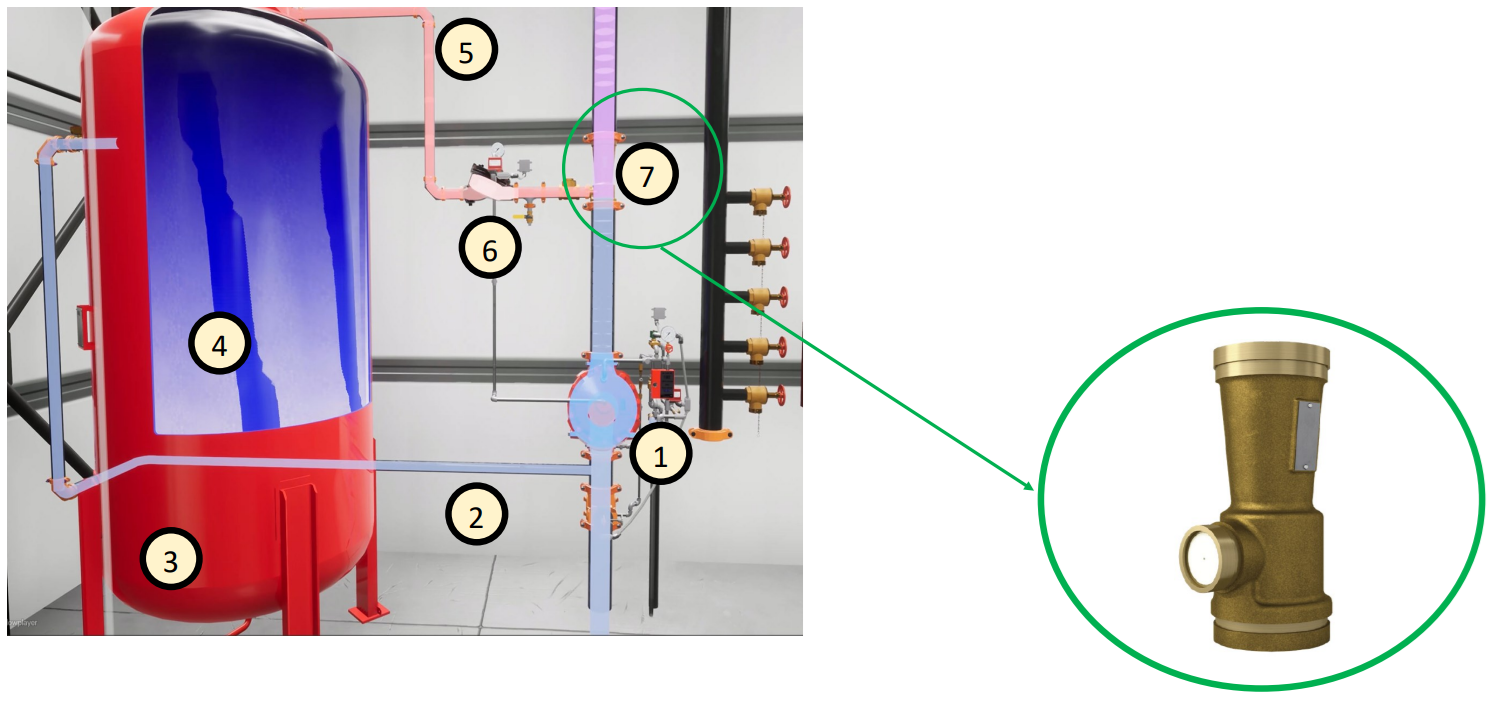

Opis metody dozowania

Otwarcie zaworu kontrolno-alarmowego (1) powoduje przepływ wody w pionie instalacji gaśniczej. Poprzez linię wodną (2) woda wpływa do płaszcza zbiornika (3) ściskając membranę (4) wypełnioną środkiem pianotwórczym. Powoduje to przepływ śr. pianotwórczego poprzez linie pianową (5) i zawór kontroli przepływu (6) do dozownika (7). W tym miejscu następuję dozowanie odpowiedniej proporcji środka pianotwórczego do strumienia przepływającej wody.

Tak powstały roztwór wodno-pianowy transportowany jest rurociągiem gaśniczym w kierunku urządzeń wypływowych takich jak np. generatory piany lekkiej, działka wodno-pianowe, tryskacze czy zraszacze pianowe.

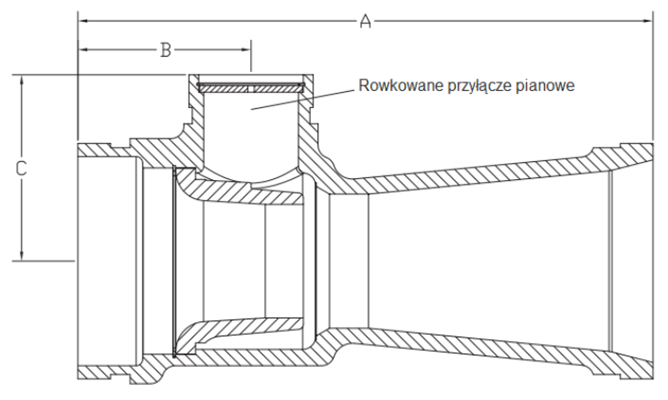

Parametr	Wartość
Rozmiar	Od DN50 do DN200
Ciśnienie projektowe maksymalne	17,2 bar
Ciśnienie operatywne	Od 2,1 bar do 12,1 bar
Materiał	Nikiel Aluminium Brąz
Wykończenie	Naturalny kolor
Rodzaj łączenia	Rowkowane lub kołnierzowe
Umieszczenie	Pionowo lub poziomo
Opcje	Wersja z brązu Przyłącze rowkowane 73,0 mm Zamontowany na zbiorniku Dozowanie 6% AFFF Ultra

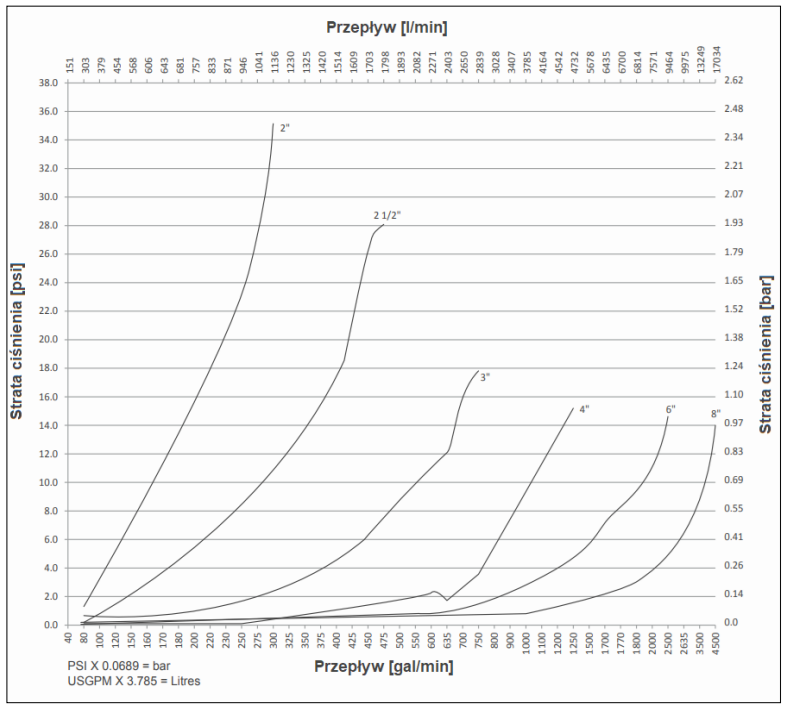

Straty ciśnienia

Na poniższym wykresie zaprezentowano zależność strat ciśnienia dla wszystkich nominalnych rozmiarów dozownika (od DN50 do DN200) w zależności od natężenia przepływu.
