Systemy gaśnicze pianowe AX1

Model AX1

Zraszacze AX1 są przeznaczone do stosowania w stałych systemach zraszaczowych, które są wykorzystywane głównie do gaszenia pożarów cieczy łatwopalnych. Są to urządzenia do stosowania w systemach piany ciężkiej, które wprowadzają powietrze do roztworu pianowego, tak aby zapewnić lepsze właściwości piany w zraszaczach non-aspired.

Zraszacze wodno-pianowe są powszechnie stosowane w obszarach wysokiego ryzyka, takich jak rampy załadunkowe, pomieszczenia generatorów diesla, hangary lotnicze, magazyny towarów niebezpiecznych i FPSO.

Zraszacze muszą być używane zgodnie z:

wykazami, zatwierdzeniami i powiązanymi wymaganiami projektowymi dotyczącymi tryskaczy
uznanymi normami projektowymi i instalacyjnymi. Na przykład: NFPA, FM, EN, VdS lub LPCB
najnowszymi wersjami wszystkich obowiązujących dokumentów producenta

Identyfikacja produktu

Niniejszy dokument dotyczy następującego produktu, zwanego dalej „zraszaczem”:

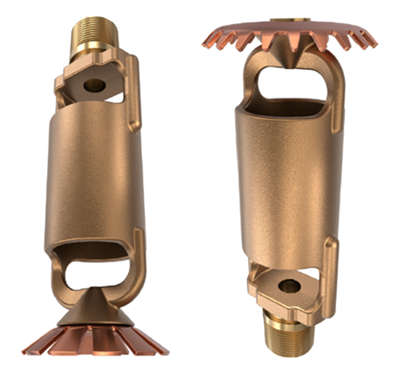

Zraszacz wodno-pianowy AX1 Aspirated:

Zraszacz wiszący, K3 (43 metryczny)
Zraszacz stojący, K3 (43 metryczny)

Temperatura znamionowa

Zraszacz wodno-pianowy jest urządzeniem zalewowym otwartym, które nie ma określonej wartości znamionowej temperatury.

Procedura zamawiania

Uwaga! Model AX1 jest dostarczany w opakowaniach zawierających 10 szt.

Aby dokonać zamówienia należy wybrać preferowany typ zraszacza oraz odpowiedni numer zamówieniowy.

Numer zamówieniowy
AX1-3VB-U	1/2" NPT
AX1-3VB-P	1/2" NPT

Wymagania i szczegóły dotyczące certyfikacji cULus

Stojące i wiszące zraszacze wodno-pianowe AX1 posiadają certyfikat cULus (VNWT) do instalacji, zgodnie z informacją zawartą na karcie certyfikatu UL oraz najnowszym wydaniu normy NFPA 13 dot. standardowych zraszaczy natryskowych. Zraszacz wodno-pianowy posiada również certyfikat UL jako część systemu gaśniczego z określonymi środkami pianotwórczymi, zgodnie z informacją zawartą na karcie certyfikatu UL poszczególnych środków pianotwórczych. Certyfikowane komponenty systemu można znaleźć na stronie www.database.UL.com.

Więcej informacji można znaleźć w odpowiednich normach instalacyjnych (np. NFPA, VdS, LPCB itp.) i/lub w odpowiednich arkuszach danych FM Global Property Loss Prevention, takich jak 4-12, pt. „Foam Extinguishing Systems”.

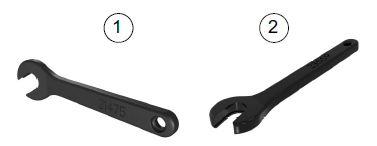

Akcesoria

1 - 21475M/B - Klucz standardowy (USA)
2 - 23559MB - Klucz standardowy (EMEA/APAC)

Dane techniczne

Parametr	Wartość
Minimalne ciśnienie robocze	2,07 bara* (30 psi)
Rekomendowane ciśnienie robocze	Od 2,07 bara (30 psi) do 4,83 bara (70 psi)
Maks. ciśnienie znamionowe (UL)	12 bar (175 psi)
Rozmiar gwintu	1/2" NPT (15 mm)
Współczynnik K	43** (3 U.S.)
Projektowany zakres pokrycia	9,3 m2 (100 stóp2)
Waga	Stojący: 269 g (9,5 uncji) Wiszący: 266 g (9,4 uncji)
Minimalne ciśnienie robocze może się różnić w zależności od środka pianotwórczego i paliwa. *Podany współczynnik K w jednostkach metrycznych dotyczy pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w jednostkach metrycznych przez 10,0.

Standard materiałowy

Element	Materiał
Korpus	Stop mosiężny CB491K
Deflektor	Brąz fosforowy
Mieszadło	Stal nierdzewna
Wykończenie	Naturalne

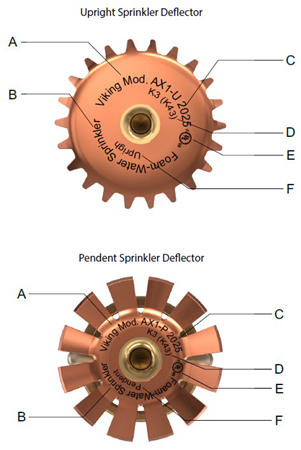

Oznaczenia i kąty rozpylania

Oznaczenie	Opis	Rodzaj
A	Model zraszacza	Viking Model AX1
B	Typ zraszacza	zraszacz wodno-pianowy
C	Rok produkcji	2025
D	Współczynnik K (metryczny)	K3.0 (K43)
E	Aprobata	cULus
F	Orientacja zraszacza	wiszący lub stojąct
*Uwaga!* Zdjęcia mają charakter wyłącznie poglądowy. Wygląd deflektora zraszacza może się różnić.

Rozprzestrzenianie się strumienia z tryskacza

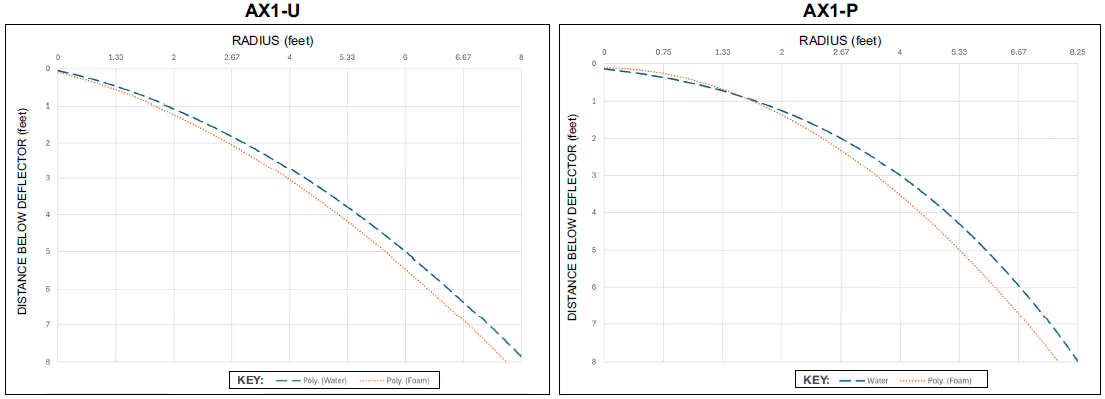

Rozpylanie dla AX1-U i AX1-P - imperialne (w stopach)

Rozpylanie dla AX1-U i AX1-P - metryczne

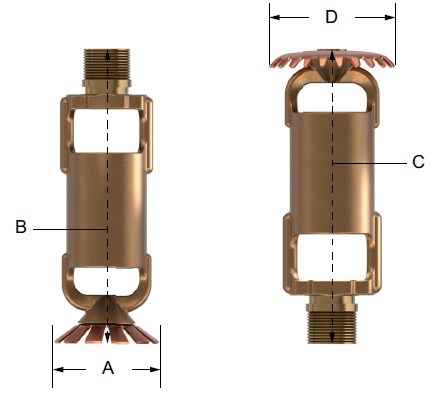

Wymiary zraszacza

Oznaczenie	Wymiar
A	47 mm (1,84")
B	129 mm (5,08")
C	122 mm (4,80")
D	52 mm (2,05")

Informacje dotyczące certyfikacji UL 162 środka pianotwórczego

Uwaga! Dysze natryskowe Viking mogą posiadać certyfikat UL lub FM dla środków pianotwórczych innych niż od Fomtec.

1. Certyfikat UL: Paliwa węglowodorowe - heptan*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Enviro Fomtec USP 3%	3.0	43	AX1-U	AX1-P	0,16	6,5	30	2,07
Enviro Fomtec ARK 3%	3.0	43	AX1-U	AX1-P	0,16	6,5	30	2,07
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

2. Certyfikat UL: Benzyna bezołowiowa MOGAS 98 RON)
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro USP 3*	3.0	43	-	AX1-P	0,16	6,5	30	2,07
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

3. Certyfikat UL: Alkohole - Alkohol izopropylowy (IPA)*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro ARK 3*	3.0	43	-	AX1-P	0,16	6,5	30	2,07
Fomtec Enviro ARK 3*	3.0	43	AX1-U	-	0,18	7,3	36	2,49
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

4. Certyfikat UL: Ketony - Aceton*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro USP 3*	3.0	43	-	AX1-P	0,16	6,5	30	2,07
Fomtec Enviro USP 3*	3.0	43	AX1-U	-	0,18	7,3	36	2,49
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

5. Certyfikat UL: Etanol*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro ARK 3*	3.0	43	AX1-U	AX1-P	0,16	6,5	30	2,07
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

6. Certyfikat UL: Metanol*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro ARK 3*	3.0	43	AX1-U	AX1-P	0,16	6,5	30	2,07
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

7. Certyfikat UL: Estry - Octan n-butylu*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro ARK 3*	3.0	43	-	AX1-P	0,16	6,5	30	2,07
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.

8. Certyfikat UL: Jet A-1*
Środek pianotwórczy	Współczynnik K		Typ zraszacza		Gęstość piany**		Testowane ciśnienie zraszaczy***
Środek pianotwórczy	U.S.	Metryczny****	Stojący	Wiszący	GPM/ft2	LPM/m2	PSI	Bar
Fomtec Enviro USP 3*	3.0	43	AX1-U	AX1-P	0,16	6,5	30	2,07
Tabela przedstawia certyfikaty dostępne w momencie druku. Podana gęstość jest minimalną gęstością wymaganą zgodnie z normą FM5130 dla systemów gaśniczych z pianą. Gęstości tej nie można zmniejszyć. Podane ciśnienie jest minimalnym ciśnieniem rozruchowym wymaganym dla zraszacza. Jednak minimalna gęstość ma pierwszeństwo przed minimalnym ciśnieniem rozruchowym (w zależności od odstępu między głowicami) i nie można jej zmniejszyć. **Podany współczynnik K w systemie metrycznym stosuje się w przypadku pomiaru ciśnienia w barach. W przypadku pomiaru ciśnienia w kPa należy podzielić podany współczynnik K w systemie metrycznm przez 10,0.
